ATM參考模型

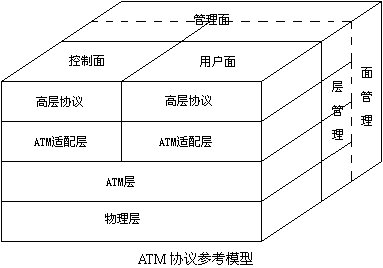

在ITU-T的I.321建議中定義了B-ISDN協議參考模型,如下圖。它包括三個面:用戶面、控制面和管理面,而在每個面中又是分層的,分為物理層、ATM層、AAL層和高層。
協議參考模型中的三個面分別完成不同的功能:
用戶平面:采用分層結構,提供用戶信息流的傳送,同時也具有一定的控制功能,如流量控制、差錯控制等;
控制平面:采用分層結構,完成呼叫控制和連接控制功能,利用信令進行呼叫和連接的建立、監視和釋放;
管理平面:包括層管理和面管理。其中層管理采用分層結構,完成與各協議層實體的資源和參數相關的管理功能,如元信令。同時層管理還處理與各層相關的OAM信息流;面管理不分層,它完成與整個系統相關的管理功能,并對所有平面起協調作用。
ATM網絡技術的目的是給出一套對網絡用戶的服務。通常這些服務是由ATM協議參考模型(如圖)的定義給出,它與網絡傳輸?shù)念愋蜔o關。ATM提供的服務由ATM參考模型定義了對高層的服務以及操作和維護ATM網絡所需的功能。
ATM聯網所要求的并不僅僅是實現ATM協議層本身,ATM協議在物理層之上進行操作,而緊靠ATM層之上的那些協議用于適配各種業務,更高層協議也是需要的,用于為交換虛連接提供信令。
下面不直接講述ATM的各層,而是與OSI七層模型相對應來講。
