微波饋線系統(三)

  • 收發共用器

  每一個微波站的設備都有接收和發送兩套系統,為了節省設備,常使收發系統共用一副天線,這就需要用收發共用器來實現。通常的收發公用器有環行器和極化分離器兩種類型。

  • 采用環行器的收發公用器

  如下圖所示為采用環行器的收發公用器的基本結構圖。通常這類公用器應用在收發采用同一頻段兩個不同波道的設備中。收信和發信頻率信號可利用環行器分隔開。根據環行器的工作原理,當環行器的三個端口都匹配時,由發信機輸出的信號將右環行器的1端口進入,從2端口輸出至天線,而不會由3端口輸出進入接收設備;同樣,由天線接收的信號從環行器的2端口進入,由3端口輸出到接收設備,而不會從1端口輸出到發信側。從而實現收發公用一副天線,且收發通道之間是相互隔離的。

  在實際應用中,由于環行器的隔離性能一般只有20~30dB,為了進一步減小收發之間的相互串?dāng)_,通常在環行器與收發信機之間分別接入一個以該路頻率為中心頻率的帶通濾波器。該濾波器應具有較高的選擇性。

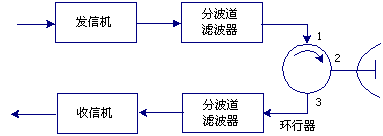

采用環行器構成的收發共用器方框圖

  • 采用極化分離器的收發公用器

  下圖給出了采用極化分離器收發公用器的結構圖。這種方法是利用無線電波的極化特性,將收發信微波處理成相互正交的不同極化形式電磁波,利用其正交性來實現收發信號之間的隔離。如發信信號采用水平極化(和垂直極化),而收信信號則采用垂直極化(或水平極化)。

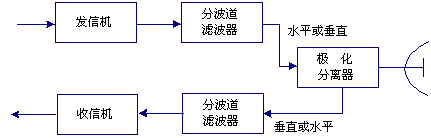

采用極化分離器的收發公用器方框圖
