微波饋線系統(一)

  饋線系統是指連續微波收、發信設備與天線的微波傳輸線和有關的微波器件。傳輸線及有關的微波器件可為同軸線型或波導型。在3GHz 以下的微波系統大多采用同軸型饋線,而3GHz以上則大多數采用波導型饋線。這里將要介紹饋線系統中所涉及的微波器件。

  • 阻抗變換器

  阻抗變換器的作用是解決微波傳輸線與微波器件之間匹配的,在通常情況下,同軸傳輸線的阻抗為75Ω,而與饋線相連的極化分離器和波道濾波器的輸入輸出阻抗為50Ω。為使其阻抗匹配,需采用阻抗變換器進行匹配。常用的同軸線阻抗變換器有直線漸變式和階梯式兩種。

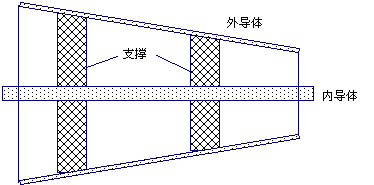

直線漸變式阻抗變換器結構剖視圖

  直線式漸變阻抗變換器的結構縱剖面如圖所示,在兩端不同阻抗的同軸線之間,用外導體的內徑直線連續漸變的方式進行阻抗變換。同軸線的特性阻抗與內外導體的幾何尺寸有關,即

(3-11)

式中μ——導磁系數;
  ε——介電常數。

  可見,當內導體外徑d固定時,同軸線特性阻抗。與外導體內徑成對數正比。因此適當選擇外導體的內徑,就可以達到阻抗匹配的目的。假設內導體外徑固定為d=7mm。當左端外導體的內徑1=24mm時,由上式可得其特性阻抗c1=75Ω;而右端外導體的內徑取2=16mm時,可得其特性阻抗c1=50Ω。

  階梯式阻抗變換器的結構縱剖面如上圖所示。在兩端不同阻抗的同軸線之間,使用了兩節長度分別為1/4波長,外導線內徑呈階梯變化,而內導體外徑不變的同軸線。
