  電信博物館 > 衛星通信 > 揭開衛星的面紗 > 衛星系統瞧一瞧





衛星系統的組成(一)

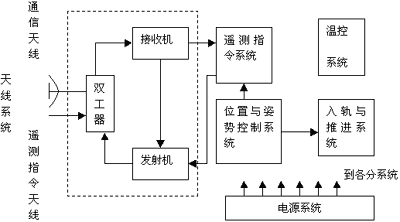

  衛星系統功能方框圖示于下圖:

  由上圖可知,衛星的主要設備包括下列七大系統。

 。1)位置與姿態控制系統

  從理論上講,靜止衛星的位置相對于地球說是靜止不動的,但是實際上它并不是經常能夠保持這種相對靜止的狀態。這是因?yàn)榈厍虿⒉皇且粋真正的圓球形狀,使得衛星對地球的相對速度受到影響。同時當太陽、月亮的輻射壓力發生強烈變化時,由于他們所產生的對衛星的干擾,也往往會破壞衛星對地球的相對位置。這些都會使得衛星漂移出軌道,使得通信無法進行。負責保持和控制自己在軌道上的位置就是軌道控制系統的任務之一。僅僅使衛星保持在軌道上的指定位置還遠遠不夠,還必須使它在這個位置上有一個正確的姿態。因?yàn)樾巧隙ㄏ蛱炀的波束必須永遠指向地球中心或覆蓋區的中心。由于定向波束只有十幾度或更窄,波束指向受衛星姿態變化的影響相當大,再加上衛星距離地球表面有36000KM,姿態差之毫厘,將導致天線的指向謬之千里。再者,太陽電池的表面必須經常朝向太陽,所有這些都要求對衛星姿態進行控制。

 。2)天線系統

  通信衛星的天線系統包括通信天線和遙測指令天線。要求兩種天線體積小、重量輕、可靠性高,壽命長、增益高、波束永遠指向地球,分別采用消旋天線和全向天線。

 。3)轉發器系統

  空間轉發器系統是通信衛星的主體。實際上是一部高靈敏度的寬帶收發信機。其智能就是以最小的附加噪聲和失真以及盡可能高的放大量來轉發無線信號。
