設備組成

　　數字微波的收信設備和解調設備組成了收信系統，這里所講的收信設備只包括射頻和中頻兩部分。目前收信設備都采用外插式收信方案，如圖所示。

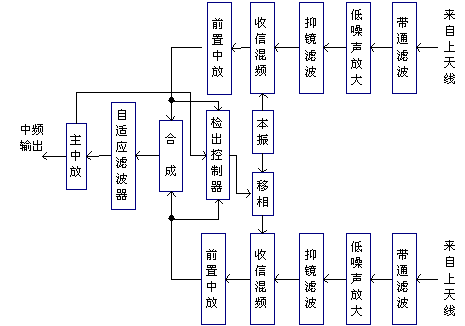

外差式收信機方框圖

　　上圖是一個有空間分集接收的收信設備組成方框圖，分別來自上天線和下天線的直射波和經過各種途徑（多徑傳播）到達接收點的電波，經過兩個相同的信道，帶通濾波器、噪聲放大器、抑鏡濾波器、收信混頻器、前置中放，然后進行合成，再經主中頻放大器后輸出中頻已調信號。

一種鏡像抑制濾波器

　　本方框圖中畫出的是最小振幅偏差合成分集接收方式。下天線的本機振蕩源是由中頻檢出電路的控制電壓對移相器進行相位控制的，以便抵消上、下天線收到多徑傳播的干涉波（反射波和折射波），改善帶內失真，獲得最好的抗多徑衰落效果。

一種微波低噪聲放大器

　　為了更好的改善因多徑衰落造成的帶內失真，在性能較好的數字微波收信機中還要加入中頻自適應均衡器，使它與空間分集技術配合使用，可最大限度地減少通信中斷的時間。

　　圖中的低噪聲放大是砷化鎵場效應晶體管（FET）放大器，這種放大器的低噪聲性能很好，并能使整機的噪聲系數降低。

　　由于FET放大器是寬頻帶工作的，所以其輸出信號的頻率范圍很寬，因此在FET放大器的前面要加帶通濾波器，其輸出要加裝抑鏡像干擾的抑鏡濾波器，要求對鏡象頻率噪聲的抑制度為13~20dB以上。
