光纖的數值孔徑

　　入射到光纖端面的光并不能全部被光纖所傳輸，只是在某個角度范圍內的入射光才可以。這個角度就稱為光纖的數值孔徑。不同廠家生產的光纖的數值孔徑不同。

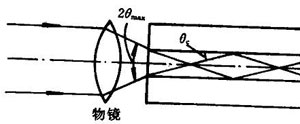

　　在光學中，數值孔徑是表示光學透鏡性能的參數之一。用放大鏡把太陽光匯聚起來，能點燃紙張就是一個典型例子。若平行光線照射在透鏡上，并經過透鏡聚焦于焦點處時，假設從焦點到透鏡邊緣的仰角為θ，則取其正弦值，稱之為該透鏡的數值孔徑，如圖所示，記作NA＝sinθ。

　　在光纖中，把受光角的一半（θmax）的正弦定義為光纖的數值孔徑，即

　　NA ＝ sinθmax

　　光纖的數值孔徑大小與纖芯折射率，及纖芯－包層相對折射率差有關。從物理上看，光纖的數值孔徑表示光纖接收入射光的能力。NA越大，則光纖接收光的能力也越強。從增加進入光纖的光功率的觀點來看，NA越大越好，因?yàn)楣饫w的數值孔徑大些對于光纖的對接是有利的。但是NA太大時，光纖的�；�變加大，會影響光纖的帶寬。因此，在光纖通信系統中，對光纖的數值孔徑有一定的要求。通常為了最有效地把光射入到光纖中去，應采用其數值孔徑與光纖數值孔徑相同的透鏡進行集光。

　
