救災實例：彭州市通濟鎮甘溪溝流域山洪泥石流監測預警系統

　

　　災情發生后，中國科學院成都山地災害與環境研究所組織專案救援隊到彭州、北川、平武、青川、汶川、安縣等重災區進行地震次生災害應急預警方案設計考察，為震后地震次生災害的監測預警，保護地震災區經濟建設工程安全和災區人民生命財產服務。

　　考慮到彭州本地的需求，救援隊在該地建立了山洪泥石流監測預警系統，通過對雨量、水位、泥位等數據采集和分析，從而對彭州地區的山洪泥石流做全面的監測和預警。

　

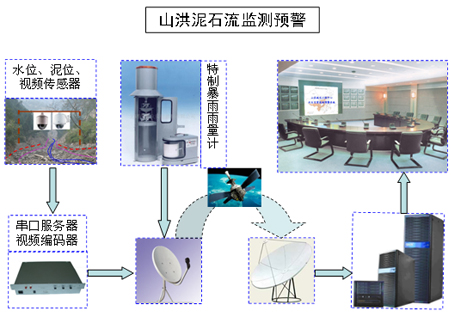

山洪泥石流監測預警系統設計總圖		山洪泥石流監測預警系統

　

　　整個系統主要包括以下幾個部分：

　　1、地震次生山地災害監測預警指標體系

　　山洪泥石流監測預警指標。包括形成山洪或激發泥石流的臨界雨量指標、預警的泥位（水位）指標和流量指標。

　　滑坡監測預警指標。包括滑坡體的規模與變形量指標、滑坡體的運動過程的系列指標和滑坡預警指標

　　2、地震次生山地災害監測預警技術與監測設備優化集成

　　地震次生山地災害監測預警指標物理量的數字化標準。將山洪、泥石流和滑坡的預警指標植入預警系統，形成不同的預警域值。

　　地震次生山地災害野外監測技術。震后災區重點山地災害點監測點位置分布，及數據采集技術研究，得到能真正反應災害發展趨勢的數據。

　　監測預警設備優化集成。集成現有的不同類型傳感器，依據不同的山洪、泥石流和滑坡的特點，優化集成適合不同邊界條件的傳感器，并進行規范化，形成產品。

　　3、監測數據短距離與中長距離傳輸及異地顯示技術

　　野外監測惡劣環境下數據短距離無損傳輸技術

　　監測數據中長距離傳輸技術。通過壓縮編碼、解譯等特殊處理技術，實現中長距離數據傳輸。

　　監測數據異地顯示技術

　　4、地震次生災害監測預警信息管理平臺

　　地震次生災害監測預警信息管理平臺包括“預警系統GIS空間數據庫系統”、“預警系統計算機網絡信息查詢系統”，以及“預警決策系統構成的綜合體系”。

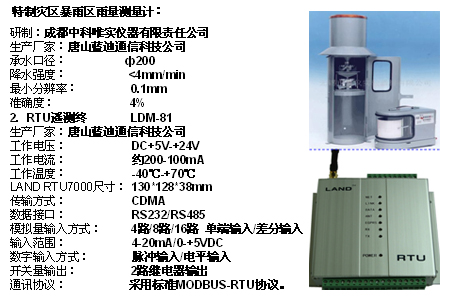

野外用紅外監測鏡頭		特制災區暴雨雨量測量計

　

　　本系統中，數據傳輸是很重要的環節。數據傳輸包括了數值型數據傳輸以及視頻數據傳輸兩部分。

　　數值型數據傳輸采用北斗一號+GSM的方式進行傳輸�！氨倍芬惶枴毙l(wèi)星定位系統是我國自主研發，利用地球同步衛星為用戶提供全天候、區域性的衛星定位系統。定位快，能快速確定目標或者用戶所處地理位置，向用戶及主管部門提供導航信息。還能實現用戶與用戶、用戶與中心控制系統間均可實現雙向簡短數字報文通信。傳輸設備包括：串口服務器、視頻編碼服務器等。網絡傳輸拓?fù)鋱D如下所示：

　

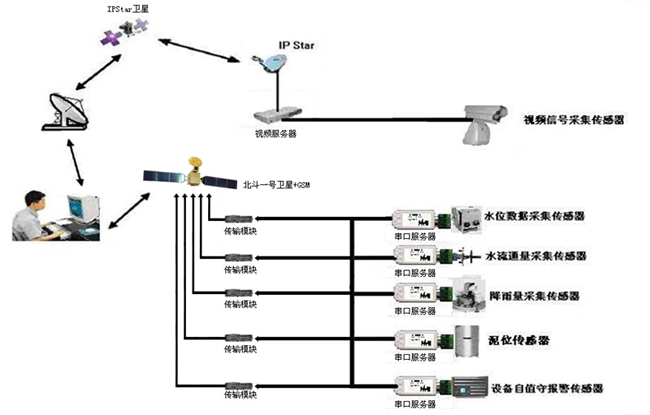

數據傳輸網絡拓?fù)鋱D

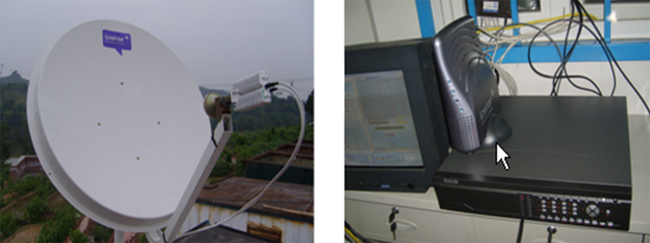

　　視頻數據采用衛星通訊方式進行傳輸，以保證數據的數值型數據的實時獲取以及視頻的流暢。采用IP-STAR衛星作為傳輸通道，其中衛星總功率為14.4KW。

視頻數據傳輸方式

　　在地面建有監控中心，包括實時監控軟件系統和數據庫系統，以及遠程對講報警系統。監控人員通過DLP大屏幕節電視墻（10通道）或者投影儀觀看監視畫面。

　　其中，實時監控軟件平臺采用GIS技術，使前端設備采集的數據不僅能以數值方式實時顯示，而且能進行實時可視化分析�！皥D1”為傳感器實時監測曲線以及監測位置在地圖上的可視化顯示。

　　工作人員可通過該軟件平臺實時掌握前端的水流情況，一遍及時作出預測。

　　軟件還具有決策分析功能，該功能是GIS技術的最大優勢，能夠?qū)τ^測到得實時數據進行分析，在地圖上進行可視化顯示，比如進行山洪匯流分析，山洪危險區域規劃等。

　　“圖2”是根據軟件的決策分析功能，計算出的潛在山洪規模以及相應規模的危險區域。

　

圖1：地面監控中心		實時監控軟件的可視化分析結果		實時監控軟件平臺對前端的監測		實時監控軟件的決策分析功能		圖2：軟件的決策分析功能 及計算結果
