哈勃（1889～1953）

哈勃研究過約600個星系，其中17%是橢圓星系，50％是標準渦旋星系，30%是棒旋星系，而不規則星系只占3%。

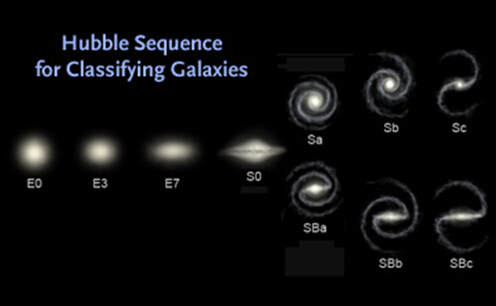

1926年，哈勃提出了著名的星系分類“音叉圖”，試圖將繁多的星系用外觀進行分類，成為容易識別的序列。

在哈勃的星系分類中，包括外觀從圓形E0到橢圓形E7的橢圓星系，橢圓星系只有核球，沒有旋臂；用Ｓ代表具有渦旋結構的星系。渦旋星系又分為 a、b、c三種次型：Sa型中心區大，稀疏地分布著緊卷旋臂；Sb型中心區較小，旋臂較大并較開展；Sc型中心區為小亮核，旋臂大而松弛。 哈勃認為，有些星系中央有棒狀結構，有些則沒有：SBa到SBc代表有中央棒狀結構的渦旋星系，Sa到Sc是中央沒有棒狀結構的渦旋星系。
在天體研究中首先引入渦旋觀念的是法國的笛卡爾，他提出了以太渦旋理論，認為以太是一種非常稀薄的連續流體，沒有重量，物體作用是通過以太擠壓來傳遞的，天體在以太中運行不會受到任何阻力。笛卡爾認為，在自然界中只有通過物質的接觸才能發生作用和產生運動。他想象一個粒子讓出了位置，則被臨近粒子占有，而空出的位置又同時為第三個粒子所有。粒子不斷調換位置，作循環的旋轉運動，結果就形成了物質的渦流。1669年，荷蘭的惠更斯以水碗里的渦旋把涂蠟的卵石拉向碗中心的實驗，來支持笛卡爾的學說。他把旋轉的水比作以太渦旋，認為以太由于旋轉而具有了力圖離開中心物體的傾向，從而又迫使其中的物體向中心物體靠攏。
渦旋星系通常具有明亮的旋臂。20世紀40年代﹐林德布拉德提出了用星系密度波來解釋渦旋結構。他認為旋臂并不是永遠由一些固定的恒星組成的“物質臂”﹐而是隨著時間的不同，會在這里聚集更多的恒星。
美藉華裔學者林家翹等，1964年提出了準穩渦旋結構假說﹐認為渦旋星系的基態是穩恒且又是軸對稱的。他們證明﹐渦旋結構一旦形成就會長期維持下去,還求出了密度波的色散關系，成功地解釋了許多觀測事實﹐同時又在密度波理論的基礎上﹐研究了大尺度的星系激波﹐為解釋恒星的形成提供了一種可能的機制。
星系動力學的研究雖然成果己不少﹐但渦旋結構的起源至今仍未能弄清楚，就是已經建立起來的理論，也還帶有半經驗的性質。
二．哈勃望遠鏡和多姿多彩的渦旋星系
哈勃太空望遠鏡（Hubble Space Telescope）是以天文學家哈勃為名，由美國宇航局和歐洲航天局共同管理，在軌道上環繞地球的望遠鏡。它1990年4月24日搭乘“發現號”航天飛機，順利進入預定軌道，開始了孜孜不倦的巡天航程。這架太空望遠鏡因位置在地球的大氣層之上，所以獲得了地基望遠鏡所沒有的好處：影像不會受到大氣湍流的擾動，視相度很高，又沒有大氣散射造成的背景光，還能觀測會被臭氧層吸收的紫外線。這是人類第一座巨型空間天文臺，填補了地面觀測的缺口，幫助天文學家解決了許多根本問題，對天文物理有了更深入的認識。

哈勃太空望遠鏡充當起人類觀測宇宙的眼睛，人們憑借它對天體精確的觀測能力，揭示了更多宇宙的奧秘。從下面幾張它拍攝的圖片，我們可以看到幾張典型的渦旋星系圖片：

橫亙夜空的銀河系并非像天文學家原先猜測那樣，呈現規則的渦旋狀，而是有一條長達27000光年的恒星棒，架在渦旋星系中間。

哈勃太空望遠鏡1999年11月拍攝的大犬座內的一對渦旋星系，NGC 2207和IC 2163是正在碰撞和合并中的星系，它們將逐漸合并成一個橢圓星系。

棒錘型的渦旋星系是中心呈長棒形狀的渦旋星系。一般的渦旋星系的中心是有圓核的，而棒錘型渦旋星系的中心是棒形狀，棒的兩邊有旋形的臂向外伸展。

獅子座的渦旋星系NGC 3521，離我們約3500萬光年，有著明亮而致密的核心，以及細節豐富的旋臂結構。 長約5萬光年的旋臂上點綴著大量恒星形成區，并遍布?jí)m埃云的脈絡。它的旋臂很不規整，成為絮狀渦旋星系的典型代表。這類星系旋臂的界限不清，與那些具有明晰旋臂結構宏偉渦旋星系形成鮮明對比。

三．太空版的《星月夜》

19世紀人類最杰出的藝術家之一、荷蘭繪畫大師梵高（文森特？梵？高 Vincent Van Gogh ？1853年3月30日~1890年7月29日），是后期印象畫派的代表人物，其創作深深影響了20世紀的繪畫藝術，不少作品在全球廣為人知，極具藝術價值。梵高1889年在法國圣雷米修道院治病療養期間創作的名畫《星月夜》（STARRY NIGHT ， 73cm 92cm ），收藏于美國紐約現代美術館（Museum of Modern Art，New York）。《星月夜》 被視為梵高最具風格的代表作之一。渦旋狀星云在畫中掃過夜空，手法大膽，震撼人心。參考文獻［1］已介紹畫評人對怎樣欣賞這幅名畫的參考意見。

有趣的是，在梵高《星月夜》問世115年之后，美國宇航局和歐洲航天局2004年3月4日在公布“哈勃”太空望遠鏡新拍攝的一張照片時稱，這幅太空攝影作品與梵高的名作《星月夜》有“異常相似”之處?！肮毙屡牡倪@張照片，反映的是一顆遙遠恒星周圍的景象。這顆名為“V838 Mon”的恒星位于麒麟星座方向，距離地球2萬光年。在照片上可以看到恒星周圍渦旋狀的塵埃云。據估計，這些渦旋狀塵埃云在星際空間中跨越有數萬億公里。

2006年11月，天文學家們又評選出哈勃太空望遠鏡巡天16年的十佳照片，這張照片入選為十佳照片的第八張，并被天文學家命名為：“梵高的《星月夜》”，成為了《星月夜》的太空版。

太空版《星月夜》，只是哈勃太空望遠鏡所拍攝到許多精彩的渦旋星系圖片中的一張。
美國宇航局2008年4月24日為哈勃太空望遠鏡18歲慶生，2010年4月24號又為哈勃太空望遠鏡20歲慶生，兩次慶生所公布的哈勃太空望遠鏡拍攝的精彩照片中，這張?zhí)瞻妗缎窃乱埂芬捕技喝脒x。
四．渦旋星系是尺度最大的渦旋
近代力學的奠基人之一、德國力學家普朗特（L.Prandtl）的學生、空氣動力學家屈西曼（D.K chemann）曾經說過：“渦旋是流體運動的肌腱?！边@句流體力學中的至理名言，深刻概括了渦旋在流體運動中的作用。

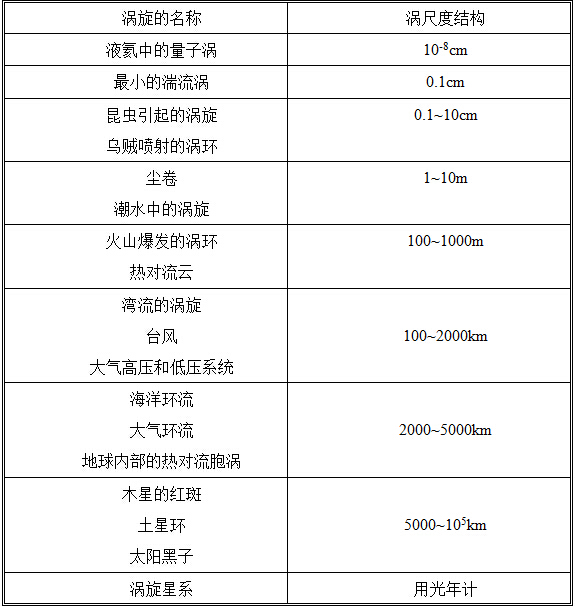

在流體運動中存在著各種各樣的渦旋，從流體力學家H.J.Lugt 總結的各種渦旋的尺度譜表中，可見宇宙空間的渦旋星系，是大自然中尺度最大的渦旋，其尺度是“光年”。
在流體力學的教學與研究中，離不開渦旋。梵高的名畫《星月夜》，以及天文學家評選出的太空版《星月夜》，NASA公布的洋流版《星月夜》，都是形象描述流體渦旋的畫作與圖像。

參考文獻：

1. 王振東，梵高《星月夜》及其洋流版，力學與實踐，2012，34(4)：101~102
2, 王振東，峽江漱石水多漩 —漫談流體中的旋渦，力學與實踐，1995，17（2）：68~70
3. 王振東，流體渦旋漫談，現代物理知識，2012，24(2)：9~16
4. H.J.Lugt ，Vortex Flow in Nature and Technology，New York：John Wiley？ & Sons，1983
