——單氣泡池沸騰現象中的局部流動與傳熱數值模擬

張良

看到這篇文章的大標題，你可能會笑起來：沸騰不就是燒開水、煮稀飯、煲老湯時把水燒開嗎？只要水里冒泡了，那就是沸騰，對吧？的確，“沸騰”是指液體內部涌現大量氣泡，整個液體上下翻滾的劇烈汽化現象。但它的應用可不是簡單地制作食物、飲料等，還在許多工程技術中廣泛用來強化傳熱。這里，大家可能又會問一個問題：傳熱和強化傳熱是什么意思？不言而喻，“傳熱”就是將熱量從一個地方傳遞到另一個地方。如果沒有其它的機制（例如，在固體里的傳熱），熱量總是從溫度高的地方傳向溫度低的地方，它是靠物質分子的熱運動來實現的。熱量傳遞的速度快慢和溫度差有關，也和材料的性質有關（例如，金屬比木頭傳熱的速度快得多）。科學家采用所謂的“熱傳導率”來表征物體傳熱快慢的特性。但是，對于流體（包括液體和氣體），它們具有易流動性，因此除了可以像固體一樣將熱量從溫度高處傳遞到溫度低處以外，還可以有一種“對流傳熱”的方式，即溫度高的流體微團通過運動到溫度低的地方把熱量傳遞走。這里，對流傳熱又分“自然對流”和“強迫對流”兩種情況。后者是通過外力作用迫使流體運動起來；前者則是在沒有外加作用力條件下，流體因?yàn)槭軣釡囟仍龈叨芏葴p小導致了豎直向上的運動，周圍未受熱流體進而填補所形成的循環流動。房屋里冬天取暖、夏天制冷都是借助了自然對流的道理。那么，還有其它的傳熱方式嗎？這里，我們就來談?wù)劮序v，它可以大大增進熱轉遞的效率，科學上就用“強化傳熱”這個術語來描述這件事。
相比于自然或強迫的對流傳熱方式，沸騰之所以能成為一種高效的熱傳遞方式，是因?yàn)樗谳^小的溫差條件下利用相變潛熱傳遞更多的能量。如前所述，沸騰現象（參見圖1）在日常生活與各種工程技術領域中都經常會遇到，例如各類工業蒸發器、火力發電廠、原子反應堆、高能密度電子設備、航天飛行器等等。在工程應用中，往往要求很高的傳熱效率，尤其是在諸如空間微重力等極端環境下，如何應用沸騰傳熱技術？因?yàn)榈孛嫔系膶?shí)驗數據不再可用，而在空間里大量經驗數據的獲得不再可行，這樣就使得應用這個傳統方法失去了依據，因而“沸騰強化傳熱”便成為一個熱門的研究課題。研究沸騰傳熱過程的基本特征、機理與規律，準確預測沸騰傳熱特性及其變化，是保障相關設備和系統研制、性能檢測與實際運控等得以順利進行的前提。然而，由于沸騰是一種極其復雜的過程，涉及極為復雜的多尺度、多相等耦合作用，所以需要對沸騰現象的內在機理開展更為深入的研究。為什么是“多尺度”？因?yàn)榉序v過程涉及氣泡核化、三相接觸線強烈蒸發等過程，而這些過程相對于大體積液體存在較大的空間尺度差別（10^-9~10^-6米）。為什么是“多相”？在一般的對流傳熱問題中，只有一種流體（一般稱之為“單相”），而在沸騰過程中一定涉及兩種流體：氣體和液體，有時還會涉及到固體（一般稱之為“兩相”、“三相”或“多相”）。因此，“沸騰強化傳熱”問題也對科學家提出了挑戰。這篇短文將以微重力環境中的沸騰傳熱過程的研究作為例子來介紹科學家是如何工作的，也讓大家知道沸騰現象涉及了哪些科學奧秘！

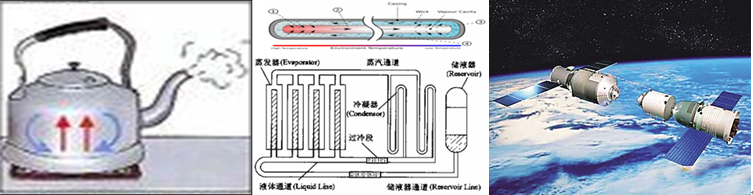

圖1 沸騰現象應用

？大家知道，地面上重力加速度g₀為9.8米/秒²，科學家稱之為“常重力環境”，并定義此處的重力條件為1g₀。但是，到了宇宙空間，地球引力便會減小，相應的重力加速度g'遠低于地面值g（g'=10^-5～10^-4g），人們稱之為“微重力環境”?？茖W(xué)家所以要研究微重力環境中沸騰傳熱問題，當然首先是因?yàn)楹教旃こ虘?yīng)用的需求，因?yàn)槿嗽煨l(wèi)星、空間站都是處于某種微重力環境下。難道不能利用人們?cè)诘孛鎸?shí)驗中獲得的結果用于天上嗎？答案是“不行”，原因是在地面常重力環境中，氣、液兩相密度在遠離臨界狀態時（即存在明顯界面時）往往存在巨大差異，浮力效應極為突出，由此誘導的自然對流將掩蓋氣-液-固三相界面附近的細觀流動與傳熱機制；而在微重力環境中，浮力作用被極大減弱，相間浮力分層和/或浮力對流現象消失，表面張力將對相關現象起主導作用。圖2示出不同重力條件下（從1g₀到0.04g₀）沸騰過程的照片，大家可以看到其中的氣泡形態差別有多大。所以，單純依賴地面實驗獲得的經驗或半經驗?zāi)Ｐ蛠?lái)預測不同重力水平沸騰傳熱必然存在本質的缺陷。如前所說，航天事業的發展客觀上需要微重力沸騰傳熱研究成果的支撐，尤其是先進的航天器在軌流體與熱管理、能源動力、環境控制與生命保障等技術研發。因此，相關研究一直是世界各航天大國高度重視的課題，為滿足其航天事業發展及能源利用需求紛紛投入了大量的資金和人力。我國航天事業的進一步發展，也迫切需要對微重力環境中的沸騰傳熱過程進行深入研究，深入理解微重力環境下相關流動與傳熱現象內在的特殊規律。

圖2 不同重力條件下的沸騰過程

？另一方面，微重力環境也為深入揭示相關流動與傳熱現象的內在控制機制提供了極大的便利條件，浮力效應的減弱甚至完全抑制，能簡化流動結構，凸現界面熱、質傳遞等基本過程特征，對揭示沸騰過程機理有重要意義。相關研究成果不僅對流體物理學科自身的發展有重要的學術意義，而且對地面相關技術改進等也有重要指導意義。
微重力沸騰傳熱研究作為微重力流體物理中的重要領域，是近年來發展迅速的一個交叉學科，涉及到流體力學、相變熱力學、傳熱學、多相流熱物理學、統計物理學、物理化學等學科。這里，我們將具體說明核態池沸騰現象研究是如何進行的以及從中我們得到了哪些知識。

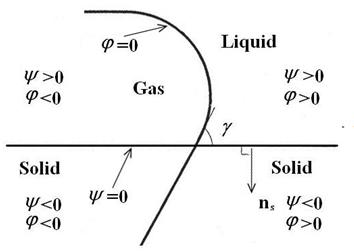

“核態池沸騰”現象是由加熱的固壁表面上大量周期性的氣泡產生、生長、脫離和上升運動等組成的一種劇烈蒸發傳熱及氣液兩相流動過程，它具有較高的傳熱效率。為了簡化問題的復雜性，重點關注于部分發展的核態沸騰現象中的孤立氣泡運動與傳熱過程，如圖3所示。其中，T_∞、T_w 和T_sat分別是液體溫度、壁面溫度和飽和溫度（即對應蒸汽壓力下的飽和溫度），而t為時間。通過計算模擬給出加熱固壁處單氣泡生長過程的完整描述（隨時間t的變化），揭示氣泡周圍的局部流動與傳熱特征，從而認識沸騰傳熱的機理。這里，利用“水平集方法”（Level Set Method）捕捉氣（Gas）液（Liquid）固（Solid）三相界面（參見圖4），有效實現拓?fù)浣Y(jié)構變化，即界面變形，其中， ， 對應兩個水平集函數， ＝ ＝0表示界面。

圖3　部分發展的核態池沸騰現象中孤立氣泡生長周期示意圖

圖4 水平集函數及接觸角定義

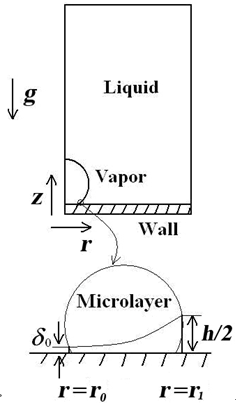

？在數值模擬中，將計算區域劃分為“宏觀區”(Macro Region) 和“微觀區”(Micro Region)兩部分（參見圖5）。微觀區（Microlayer）又稱“微液區”或“微楔區”，即氣泡底部三相線附近的液體區域，其厚度從不蒸發液膜區只有分子層量級（ ₀）到宏觀區邊緣處的微米量級（h/2），三相接觸線對應微觀區氣液界面與視圖平面的交線。與氣泡特征尺寸（如氣泡從壁面處脫落時的尺寸）相比，該區域尺度極小，難以用常規的空間網格離散方法統一求解，因此需特別處理。宏觀區則指微觀區之外的部分，包括液體、氣體和固體區域，它們分別相應于圖5中標注為L(zhǎng)iquid、Vapor和Wall的區域，可以用常規的空間離散網格進行離散和數值求解。

圖5 計算區域示意圖

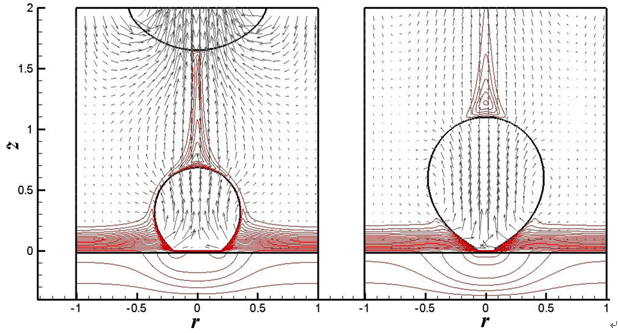

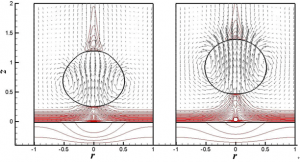

圖6為在單個典型周期中，氣泡的拓?fù)浣Y(jié)構（由細實線示出）、溫度場（紅色等溫線表示）及流場（由帶箭頭的矢量表示速度）演變，從上至下、由左到右表示不同的時間順序。其中，固壁材質為鎳（Ni），其厚度為1mm；壁面過熱度為 T =T-T_sat= 6.17K，計算區域由無量綱長度來標度，特征長度為L(zhǎng)aplace長度, ， 分別表示表面張力系數和密度，氣相與液相用下標l，v表示。從圖6中可以看出，在氣泡初始生長階段，由于加熱壁面附近過熱液層的存在，兩相界面存在強烈的蒸發，氣泡保持近似球缺形狀并推動周圍熱流體迅速?gòu)较驍U(kuò)張。隨著氣泡的生長，因?yàn)檎舭l(fā)吸熱及流體熱擴散作用使得氣泡界面附近溫度梯度下降，導致氣泡的生長速度逐漸減慢。尤其是當氣泡超出過熱液層以后，蒸發所需的能量大部分來源于氣泡底部，最終生長速度減慢。另一方面，由于受到浮力及表面張力的影響，氣泡將作上升運動，并拉動三相線回縮。與此同時，在流體區域產生順時針渦狀流場，此渦旋加速冷熱流體混合并隨著氣泡的上升而上升。





圖6 單個典型周期氣泡拓?fù)浣Y(jié)構、溫度場及流場演變

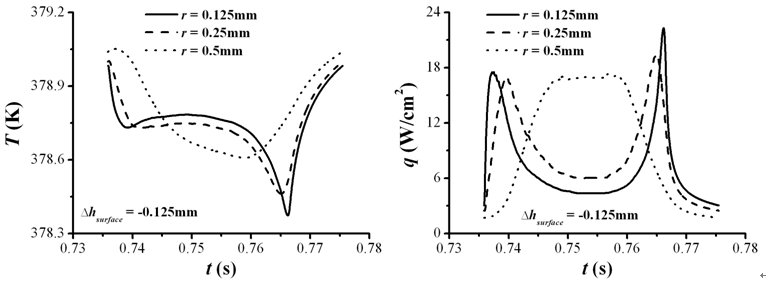

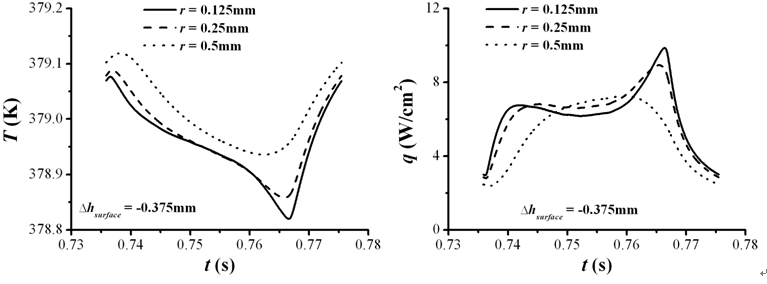

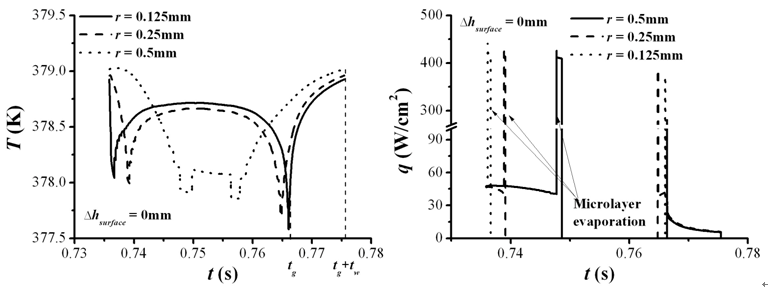

？圖7為在單個典型周期中，加熱固壁內不同位置處的溫度T及對應熱流密度q隨時間的變化，其中、（b）和給出三個固壁內不同深度處的結果（表示與加熱固壁表面的距離）。從圖7（a）中可以看出，在初期氣泡生長過程中，由于三相線強烈的蒸發導致固壁表面及其內部存在明顯的溫降，隨著氣泡底部干斑區（即氣固接觸區）的覆蓋溫度逐漸回升，而到了后期氣泡超出過熱液層，生長速度減慢及宏觀區冷流體的回補最終導致固壁表面上出現更高的溫降。從圖7（b）和7（c）比較可以看出，由于固壁瞬態熱響應的影響，隨著加熱固壁厚度的加深，溫降出現的時間在延長而且變化程度也在降低，同樣，熱流傳輸也存在明顯滯后，尤其是圖7（c）中的固壁內甚至只存在一次明顯的溫降及高熱流傳輸。以上結果說明，單個氣泡生長周期中沸騰傳熱將影響固壁溫度場的分布，反過來，固壁導熱進一步影響下一周期的氣泡生長過程。

（a）

（b）

（c）

圖7 單個典型周期加熱固壁內不同位置溫度及對應熱流密度隨時間變化

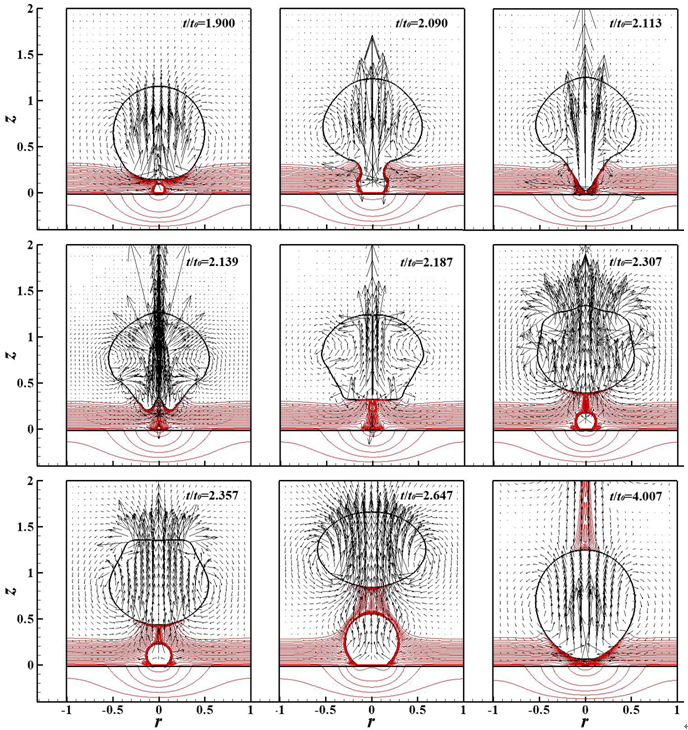

圖8顯示本文計算在較大空穴尺寸（較小核化過熱度/較小等待時間）時氣泡生長過程。圖8（a）表示在固定核化過熱度4.1 K（對應壁面空穴尺寸D_c=1x10^-5 mm）條件下多周期氣泡拓?fù)?、溫度?chǎng)及流場演變過程。圖8（b）為附著在固壁上的氣泡生長曲線。與圖6 相比，較大的空穴尺寸對應相對較小的核化過熱度 T_n，使得固壁表面溫度恢復滿足核化溫度所需要的時間縮短，氣泡再次核化的頻率加快，最終，再生氣泡在過熱液層中快速生長并與上升中的氣泡合并成較大氣泡，并更容易脫落。圖8（b）中較窄生長曲線即表示附著在固壁上的原生小氣泡初期快速生長、與上升氣泡合并成大氣泡及脫落的短期過程。此過程再現了加熱固壁表面上存在合并的沸騰過程，充分表征了縱向氣泡多次合并現象。

（a）氣泡拓?fù)浣Y(jié)構、溫度場和流場隨時間演變

（b）發生氣泡合并時的典型生長曲線

圖8較大空穴尺寸（較小核化過熱度/較小等待時間）時氣泡生長過程

單氣泡池沸騰過程作為核態池沸騰孤立氣泡區局部流動與傳熱機理的一個基本模型體系，近年來得到了眾多研究人員的重視，各類實驗研究和數值模擬紛紛展開。而以上研究揭示了沸騰過程中液氣相變、局部流動和固壁熱容影響下的沸騰傳熱機制，為相應實驗提供支撐與數據對比，例如提前預測沸騰實驗的時空尺度等等。
這篇短文告訴我們，看似簡單的日常生活現象，里面卻蘊含著十分復雜的科學道理。讓我們永遠保持好奇的志趣，不斷地探索各種現象的奧秘吧！

（本文作者為中國科學院微重力重點實驗室博士生）
