肉眼看不見的奇妙世界

 木白

眼睛作為一個視覺器官，使我們看到了周圍世界里五光十色、千姿百態的景象。然而，在我們生活的現實世界里，還有許多奇妙景象是人們的肉眼看不見的。
這是為什么呢？首先，讓我們來看看，視覺是怎樣形成的？大家知道，人眼對光線的刺激可以產生相當復雜的反應，表現有多種功能。當人們看東西時，物體所反射的光線經過瞳孔和晶狀體，落在視網膜上，視網膜上的視神經細胞在受到光刺激后，將光信號轉變成生物電信號，通過神經系統傳至大腦，再根據人的經驗、記憶、分析、判斷、識別等極為復雜的過程而構成視覺，在大腦中形成物體的形狀、明暗及顏色等概念。于是，我們這就得到了物體的影像，或者用通俗的話說，我們就看見了物體。一般而言，人眼視網膜的視角只有1分，所以能分辨的最小尺度為約為0.1毫米，當然這還和視物的距離、視力的好壞有關。此外，對于無色透明物體（例如空氣等），由于光線只有透射而沒有反射，人們對它們的存在和結構也往往無法辨認。因此，我們?nèi)庋蹖χ車澜缋锏脑S多奇妙景觀是“視而不見”的，但力學可以借助于實驗觀察和理論計算等手段給我們揭示出一些肉眼看不見的美麗世界。這里就以2014年6月期《力學園地》的“精彩圖片”欄目中的幾個實例來說明之。
1、珍珠母納米斷口景觀

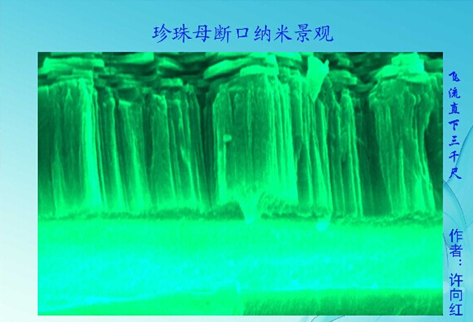

當我們到海邊度假時，都會見到各種各樣的貝殼。它們形狀各異、色彩艷麗，十分令人喜愛，不少人還會挑選一些最愛帶回家珍藏起來。而力學家對它們的喜愛則在于它們具有非常好的強韌性，例如貝殼和粉筆的成分都是碳酸鈣晶粒，但粉筆一折就斷而貝殼難得多。于是，力學家把貝殼切開，然后把斷口放到可以放大幾十萬倍的電子顯微鏡下進行觀察。大家從這張納米斷口顯微照片中可以看到，原來貝殼的內部結構具有特殊的有序排列，從外向里分別是角質層、棱柱層和珍珠母。這張照片中上端處的“珍珠母”是貝殼的最內層材料，具有非常高的斷裂功（是碳酸鈣晶體的3000倍）。而照片中部像飛流直下三千尺瀑布壯觀的是“棱柱層”，它的抗壓強度是抗拉強度的幾十倍。貝殼是結構和物性完美結合的產物，它不僅為貝類軟體構成了保護，也是科學家材料仿生設計的目標之一。
2.嫦娥等等我

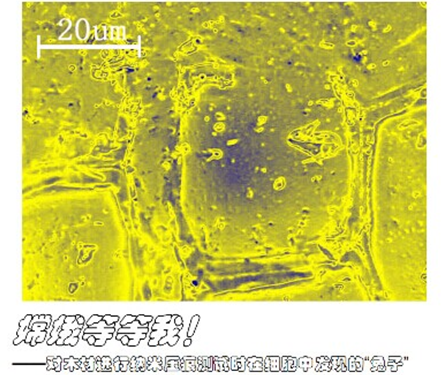

這張對木材進行納米壓痕測試時得到的電子顯微鏡圖像，使我們看到了木材內部的細胞！在圖片的中央有一個完整的細胞，盡管周圍的5個細胞是不完整的，但它表明了電鏡測試的范圍內有一個被細胞壁完整包圍著的細胞核。根據圖中所給出的標尺，我們可以知道這種木材細胞的尺度大約為40微米（1微米是1毫米的千分之一）。這個試驗是為了研究木材這類纖維材料加工時的切割性能，力學家就在細胞壁的部位上壓一個納米尺度的“印痕”（1納米是1微米的千分之一）。在壓痕過程中可以測量出作用力-壓痕深度的曲線來，然后力學家就可以用求算出材料的力學性能,并且告訴工程師怎么切割木材最省力。當然，這只“小兔子”在細胞核里出現是偶然的，不過搞科研時我們都要特別注意觀察所有的現象。如果有過去沒有觀察到的而且能夠重復出現的現象，就要抓住它并探討其中的科學道理，也許就會有創新發現呢！ 3.顆粒擴散與積聚

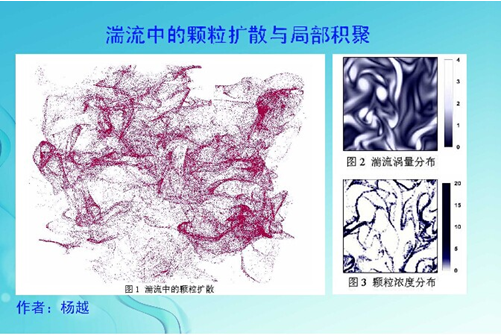

這個圖片給出湍流顆粒擴散現象的圖像，也是理論計算結果?！巴牧鳌笔且环N常見的流動狀態，此時流體的運動十分不穩定，其中各點的速度、壓力等力學量在時間和空間中發生不規則的脈動，里面有著不同尺度的旋渦。所以，人們有時也稱湍流為“紊流”，甚至“亂流”。如果，在這種流體里加入一團重顆粒，那么會發生什么現象呢？顆粒會時聚時散。圖1中那個飄逸的輕紗告訴我們，重顆粒（由紫色點代表）都分布在哪里。大體而言，顆粒分散在流體的各個部位（這就是“擴散”），但在某些局部區域顆粒的濃度又比較高（這就是“積聚”）。為什么呢？力學家計算了每個時刻的湍流渦量分布（上圖中圖2）與顆粒濃度分布（上圖中圖3），比較圖2和圖3可以清晰地觀察到大量顆粒在低渦量區產生局部積聚。這個研究很有意義的，因?yàn)轭w粒擴散和積聚現象在我們的日常生活當中大量存在，例如大氣中的污染物擴散、云層中的水滴分布以及化工中的反應物混合等。
4. 蝙蝠飛行中的流線

蝙蝠是唯一能夠飛行的哺乳動物，它們在空中盤旋自如，能迅速地捕捉昆蟲。蝠翼由十多個關節和無比柔軟的皮膜組成，它是怎樣產生升力的呢？力學家通過求算蝙蝠在飛行中的流線來解釋這個問題，當然這個計算可不像加減乘除那么簡單，必須依靠計算機完成。這張俯視圖給出了齁形長舌蝠周圍空氣的流動情況，其中每條流線的切線方向表示空氣在該點的速度方向?？梢钥吹皆趦梢淼那熬?、翼尖和翼根處都產生了旋渦（流線卷成螺旋狀）。航空工程師曾發現前緣渦可以提高飛機的升力，但這種前緣渦很容易脫落，又會引起升力的突然降低，往往引起災難性的后果（這就是飛機的“失速”）。蝙蝠能巧妙地調整蝠翼形狀和飛行速度，使前緣附近形成沿翼展方向的流動，避免了前緣渦的脫落，從而確保了高升力。我們?nèi)祟愐獙W(xué)習蝙蝠的“不失速機制”來設計下一代新型飛行器。

5.螞蟻?zhàn)惚砻嫖⒔Y(jié)構

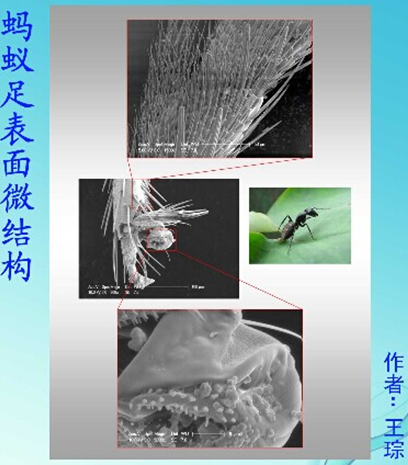

小小螞蟻是孩子們喜愛的動物朋友之一，觀看螞蟻如何搬新家、如何運食物、如何打群仗是那么的有趣！這張圖片告訴我們力學家是怎樣研究螞蟻?zhàn)愕模繄D中黑蟻照片的左側是它的足尖的圖像，這是在光學顯微鏡下拍攝的。可以看到，螞蟻?zhàn)愕那岸擞袃蓚€“爪鉤”，它們相互垂直，中間還長著一個“圓囊”。下面那個圖像是繼續放大，讓大家可以看清這個圓囊結構的細節。當然，僅僅看到這些結構不能說明什么問題。我們的力學家又進一步觀察研究螞蟻是如何行走的？他們發現：如果是在粗糙表面上，螞蟻使用兩個爪鉤抓住表面的突起物來實現行進的動作；如果是在光滑表面上，螞蟻運用圓囊的反復放縮來實現行進的動作，有時它還會分泌一些液體以增加和表面間的粘附力。所以，我們現在就可以明白，為什么螞蟻竟然可以在玻璃上行走的奧秘了！

6.單層水分子的運動

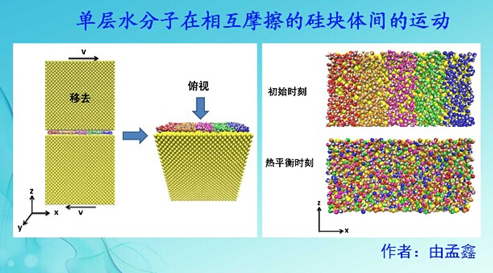

兩個固體界面之間的粘附性能是力學家研究的一個重要問題，而環境有一定濕度后往往會在固體表面上形成一層“水膜”。如果濕度小于90%，一般空氣中的水不會凝結成為水滴，所以有可能在表面上形成“單層”水分子膜。力學家把這么薄的水膜叫做“類固體”，因?yàn)樗粫裢ǔ５乃w那樣流動。力學家還告訴我們這種單分子水膜可以增加界面間的粘附力，由于這個原因，壁虎可以牢牢地貼附在有一點潮濕的表面上，但是它們無法貼附在撒有大量水的表面上。大家知道，一個水分子的直徑只有0.4納米，所以研究這種水膜的作用屬于目前十分熱門的“納微力學”領域。這幅圖展示的是一個計算結果，在初始時刻水分子在表面有一種排列（圖中用不同顏色表示它們的初始位置），但是它們很快重新分布，達到一種熱平衡狀態，以滿足能量最低的原則。

7.最小的紅蝙蝠

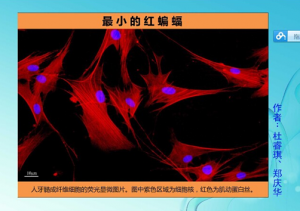

人類的牙齒具有咀嚼食物、幫助發音和保持面部外形的功能。從結構而言，牙齒分為牙冠、牙頸和牙根；從組成而言，牙齒具有牙釉質、牙本質和牙髓。牙髓組織位于牙齒內部的牙髓腔內，主要包含神經、血管、淋巴和結締組織，還有排列在牙髓外周的造牙本質細胞，其作用是造牙本質。當牙冠某一部位有齲或其它病損時，可在相應的髓腔內壁形成一層牙本質，以補償受損的牙冠厚度。牙髓的基質富含纖維且具有粘性。這幅圖是人牙髓成纖維細胞的熒光顯微圖片，所謂的“成纖維細胞”就是能夠生成纖維的細胞。為了看清楚細胞內的情況，要對樣品進行熒光注射處理。圖中那些熒光閃閃的紫色圓斑就是成纖維細胞的細胞核，那一個個紅色的小“蝙蝠”則是肌動蛋白絲。通過在顯微鏡下的連續觀測，力學家可以掌握細胞是如何活動的，這樣就可以研究成纖維細胞的生長過程。

8.湍流結構圖示

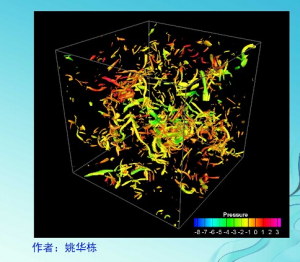

這幅圖顯示了高雷諾數下均勻各向同性湍流中“渦量擬能”的等值曲面，其中色彩的變化反映了壓力在這些曲面上的分布情況。雖然這是一種理想的湍流運動形式，此時流體在任意位置、向任何方向的運動都具有相同的統計特性，比如這里提到的渦量擬能（它是流體角速度的平方）。但是流動結構是復雜紛亂的，這表明了湍流在空間尺度上的復雜性和隨機性。為了計算這種流體運動，需要把圖中的正方體盒子分成大小相等的511 511 511個小格子，然后采用高精度的偽譜方法對這個盒子里面的流體運動做計算機模擬。在這個圖示里，混亂分布的渦量擬能柱狀結構看起來沒有什么規律可循，但是如果長時間觀察這些結構（它們會不斷產生變化，比如扭曲、纏繞、產生或者消失）并對它們不斷變化的數值做平均，就會發現渦量擬能統計平均值在盒子中任何位置都是相等的！正是這些復雜隨機而又有規律可循的特性讓湍流的研究工作變得非常有趣。
