貝殼II：從神話到科學話尺度分級嵌套

Seashell II: myth and science on size hierarchy

蔣持平

JIANG Chiping

北京航空航天大學固體力學研究所

摘要 從嵌套的鬼神小說到嵌套的俄羅斯玩偶，再到嵌套分級的貝殼微結構，奇幻瑰麗的神話與奇妙真實的科學通過異想天開的想象之橋相連。貝殼的嵌套微結構使外力打擊所萌生的裂紋沿嵌套的之字形路徑傳播，從而大大增加了裂紋擴展路徑，擴大了所消耗的能量，為脆性材料的強韌化開辟了新途徑。
關鍵詞： 貝殼，分級結構，裂紋分型擴展，強韌化機理

上篇^[1]提到貝殼用低強度的脆性碳酸鈣為主要原料，從微結構開始嵌套自組裝，創造了超級強韌材料的力學奇跡。這種奇妙真實的嵌套科學設計竟與奇幻瑰麗的嵌套鬼神小說的荒誕想象有異曲同工之妙。科學與神話由想象之橋緊密相連。

1. 1. 從微到巨的嵌套想象和神話

記得中學物理課的一件軼事：學習原子模型時，雖然老師說了電子繞原子核的運動規律與宏觀世界的運動規律大不相同，如原子內的運動有宏觀世界沒有的測不準原理等，但仍將原子模型想象成行星繞恒星運動的太陽系模型。于是突發奇想，認為原子模型就是下一級宇宙的太陽系，在那個微型宇宙，也有微型生命喧嘩的微型地球。同學們覺得有趣，

也湊攏來，七嘴八舌，開始想象我們的太陽系或總星系是上一級巨觀宇宙的“原子”。那么這個原子是位于上巨觀宇宙的什么位置？在一個智慧生物體內，還是一片綠葉中，抑或是游弋在無生命的物質內？大家各執一詞，開始爭論，甚至提出了發明如孫悟空的金箍棒一樣大小變化自如的飛船，穿行從微到巨無限分級世界去，想象每一級尺度的運動都受不同的神秘自然法則支配，使得穿越尺度的遨游玄之又玄，妙之又妙，趣味之又趣味……
后來發現原來人類一直對空間尺度大小和嵌套有一種神秘感和強烈興趣，奇想聯翩。從我國膾炙人口的《西游記》、《封神演義》等小說諸神的伸縮變化騰挪到外國作品《格列佛游記》的小人國、巨人國，《昆蟲世界漫游記》的縮小藥，汗牛充棟的書籍中記載了人類對空間尺度大小變化的種種奇幻想象。我國六朝志怪鬼神小說如吳均所著的奇詭的陽羨鵝籠之記，鬼神口吐鬼神，吐出的鬼神又吐鬼神，更虛構了嵌套分級世界。他虛構的嵌套的鬼神可自由穿越尺度，聚于一起：

陽羨許彥于綏安山行，遇一書生，年十七八，臥路側，云腳痛，求寄鵝籠中。彥以為戲言，書生便入籠，籠亦不更廣，書生亦不更小，宛然與雙鵝并坐，鵝亦不驚。

彥負籠而去，都不覺重。前行息樹下，書生乃出籠謂彥曰，“欲為君薄設?！睆┰唬吧??！蹦丝谥型鲁鲆汇~奩子，奩子中具諸肴饌?！茢?shù)行，謂彥曰，“向?qū)⒁粙D人自隨。今欲暫邀之。”彥曰，“善。”又于口中吐一女子，年可十五六，衣服綺麗，容貌殊絕，共坐宴。俄而書生醉臥，此女謂彥曰，“雖與書生結妻，而實懷怨，向亦竊得一男子同行，書生既眠，暫喚之，君幸勿言?！睆┰?，“善?！迸佑诳谥型鲁鲆荒凶?，年可二十三四，亦穎悟可愛，乃與彥敘寒溫。書生臥欲覺，女子口吐一錦行障遮書生，書生乃留女子共臥。男子謂彥曰，“此女雖有情，心亦不盡，向復竊得一女人同行，今欲暫見之，愿君勿泄?！睆┰?，“善。”男子又于口中吐一婦人，年可二十許，共酌，戲談甚久，聞書生動聲，男子曰，“二人眠已覺?！?因取所吐女人，還納口中。須臾，書生處女乃出謂彥曰，“書生欲起?！蹦送滔蚰凶樱?dú)對彥坐。
據魯迅考證^【2】：“此類思想，蓋非中國所故有，段成式已謂出于天竺（古代所稱印度）”。
這些嵌套的奇詭故事是否在冥冥之中源自真實嵌套世界的暗示，不得而知。享譽世界的俄羅斯套娃則是由嵌套想象設計的實物的一個例子。圖1是一種俄羅斯特產木制嵌套玩具，一般由多個一樣圖案的空心木娃娃一個套一個組成，最多可達十多個，通常為圓柱形，底部平坦可以直立，現在已經成為俄羅斯的特產和紀念品的形象。

圖1. 俄羅斯套娃

從上世紀中葉以后發展起來的現代復合材料促進了科學技術的革命性進展，復合材料就是分級結構。自然界的貝殼是一種生物復合材料，但它的結構的嵌套分級之精巧復雜，遠勝人造復合材料，可以跟上述嵌套想象和神話媲美。
1 與嵌套神話世界媲美的貝殼結構
鮑魚是餐桌美味，而鮑魚殼則是科學家研究貝殼力學性質的典型材料^【3,4】。薄薄的鮑魚殼有獨特精巧的分級微結構。圖2顯示了鮑魚殼的細觀珍珠母子層（標尺250微米，層間由8微米的粘塑性有機生物材料粘結）。圖3是珍珠母子層下一級的0.5微米厚的文石晶片砌層結構，由20-30納米的生物膠粘結，生物膠體積分?jǐn)?shù)約為5%。

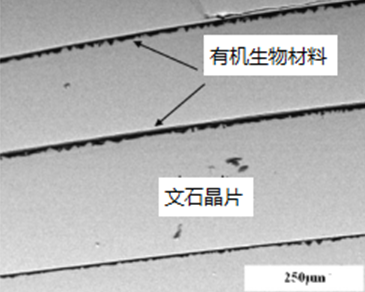

圖2 鮑魚殼的珍珠母子層。

圖3 珍珠母子層由文石（碳酸鈣）晶片層構成，晶片厚度0.5微米。

2. 強韌化機理
貝殼是如何將力學性能低劣的脆性材料碳酸鈣（文石晶片形式）點石成金變?yōu)槌?jí)強韌復合材料的呢？答案是從細觀到宏觀分級嵌套并匹配外載的結構一體化力學設計。
脆性的碳酸鈣抗壓不抗拉。貝殼拱起面承受橫向外載，就像我國隋朝工匠李春建造的趙州橋的拱形結構，將外載轉換為面內壓力。當然貝殼畢竟比趙州橋薄得多，貝殼在脆性材料強韌化方面必須還有新絕招。
脆性材料之所以脆的一個原因是裂紋直線傳播，速度快，路程短，容易釀成災難性事故。貝殼的分級結構的力學效應之一是將裂紋的傳播路徑變成嵌套的之字形，從而大大增加了裂紋擴展阻力，增加了裂紋擴展所消耗的能量，實現了脆性材料的強韌化。
見圖4左^[4]，傳播裂紋遇到珍珠母子層間的膠接層時，路徑拐向豎向粘結層，之字形傳播使裂紋
路徑增加。更妙的是將珍珠母子層內的裂紋直線段放大，見圖4右，這個裂紋直線段又顯示是拐折的之字形，在珍珠母子層內的文石晶片砌塊間拐折穿行，即裂紋是沿所謂自相似嵌套的分形路徑擴展，這種嵌套裂紋擴展路徑使裂紋傳播長度成幾何級數增加，需要消耗更多的機械能。片層之間的微量生物膠，又賦予貝殼適中的變形能力。
顯然，如果圖4受橫向（圖中水平方向）的拉力，裂紋將沿層間豎向直線傳播，貝殼的強度和韌性要小。但是貝殼在自然界不會受到這樣的力，因此貝殼的強韌化設計是根據外載的各向異性強韌化。

我們恍然大悟，終于知曉貝殼的強韌化機理了！但是且慢，在自然智慧面前，最好永遠保持敬畏，保持一顆謙卑的心。如果借用計算機語言，將本文上一篇^【1】的圖4看作研究的1.0版，那是人類建造磚墻結構的知識水平，那么本篇的圖2和圖3則揭示了貝殼的分級結構，本篇圖4進一步揭示了裂紋嵌套之字形擴展的強韌化新機制，我們的研究漸入佳境，升級到2.0版了。還有的3.0版嗎？有的，那就是貝殼文的石晶片之間的礦物橋的發現。原來圖3的文石晶片間的連接不簡單是磚塊砌墻的離散式堆疊，貝殼晶片之間有礦物橋連接，同時砌塊之間的有機膠也是蛋白質鏈的分級結構。礦物橋和蛋白質鏈讓不同級微結構能夠協同作用，再次提高了貝殼的力學性能，我們將在下一篇介紹。

參考文獻

1. 蔣持平，貝殼I：科學與力學美，力學與實踐，2014，36


2. 魯迅，中國小說史略，北京：北京大學第一院新潮社，1923


3. Song F, Zhang XH, and Bai YL, Microstructure and characteristics in the organic matrix layers of nacre. J. Mater. Res., 2002, 17(7): 1567 -1570.


4. Song F, Soh AK, Bai YL. Structural and mechanical properties of the organic matrix of nacre. Biomaterials, 2003;24:3623–31
