JF12高超聲速激波風洞(4)
如何增加激波風洞的試驗時間? ? 如前所說,激波風洞是一種標準的高超聲速地面實驗裝置,可以產生高焓高速實驗氣流。但是,通常的激波風洞有一個“致命”的缺點,就是試驗時間太短,一般在10毫秒量級。而對于高超聲速飛行器研究而言,特別是對于高超聲速推進技術的研究,需要具有長試驗時間的地面模擬設備。JF12爆轟驅動高焓激波風洞的試驗時間達到了100毫秒,它是如何實現這個目標的呢? ? 研究表明,決定激波風洞試驗時間的長短,有三個涉及到激波動力學的關鍵問題:(1)要滿足縫合條件,消除驅動氣體與試驗氣體的交界面(即接觸面)處的激波反射;(2)要消除激波管末端處的激波-邊界層干擾;(3)要減少噴管起動激波對試驗流場的干擾。圖1中標示出在激波風洞運行過程中可用于穩態模型試驗的時間。這里,坐標原點0位于驅動段(Driver)和被驅動段(Driven tube)交界處,圖中示出了入射激波(Incident shock)、接觸面(Interface)、反射激波(Reflected shock)、膨脹波波尾(Expansion tail)和反射膨脹波波頭(Reflected expansion head)等運行波系。在研制JF12風洞的過程中,先后發展了界面縫合技術、激波邊界層干擾控制技術和噴管起動激波干擾弱化技術等三項技術,從而實現了長試驗時間(大于100毫秒)的目標。 ?
圖1 爆轟驅動激波風洞運行波系圖
從物理上來看,爆轟驅動激波風洞運行界面縫合技術實質是一個驅動氣體與試驗氣體聲阻抗匹配的問題,要使得反射波與接觸面相遇時完全透視。所以,對于界面縫合條件的解決策略,可以考慮兩個方面:(1)對于不同試驗狀態,調節驅動氣體組分,改變爆轟后燃?xì)馕镄詤?shù),以期控制聲阻抗;(2)利用定常/非定常膨脹的結合,改變爆轟后的燃?xì)鉁囟龋云谡{(diào)整聲速。 ? 對于策略1,LHD進行了不同組分和不同配比的試驗,包括采用氫氧混合氣體(H2:O2=2:1)和乙炔/空氣混合氣體(C2H2:O2:N2=1:2.5:5)。圖2給出了試驗結果,它們表明:在相應的實驗條件下(參見圖中所示),應用乙炔/空氣混合氣體可以比應用氫氧混合氣體獲得更長的有效試驗時間,即前者約為7毫秒而后者約為4毫秒。而且,前者獲得的試驗氣流具有更高的雷諾數(約為4108/米),因而應用乙炔/空氣混合產生爆轟在進行高雷諾數的氣動試驗方面具有更明顯的優勢。圖2 爆轟氣體的組分與配比對駐室壓力平穩性的影響
對于策略2,依據俞鴻儒提出的“小驅大”思想,LHD采用了變截面技術來實現爆轟產物的有效膨脹,使其熱力學參數降低到滿足縫合條件的狀態。圖3是這種“小驅大”爆轟驅動激波管的運行波系圖,可以看到縫合條件得到了滿足,但又會出現二次波的問題,它可能干擾激波風洞駐室的狀態。進一步的實驗研究表明,如果應用適當?shù)呐蛎涍^(guò)程來控制二次波強度,那么由于粘性等影響,二次波最終可以發散成為一系列的膨脹波,從而大大降低其對駐室氣源狀態的干擾。
圖3 “小驅大”爆轟驅動激波管運行波系圖
正是采用了上述策略,JF12風洞很好地達到了縫合狀態。圖4和5分別給出非縫合與縫合狀態下激波風洞駐室壓力隨時間的變化??梢钥吹?,在非縫合狀態下駐室壓力的穩定性差,而縫合狀態下的穩定性則提高了許多。圖4 非縫合狀態下駐室壓力曲線
圖5 縫合狀態下駐室壓力曲線

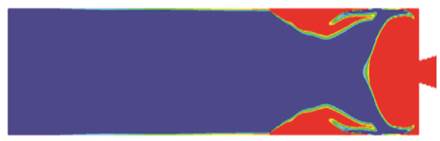

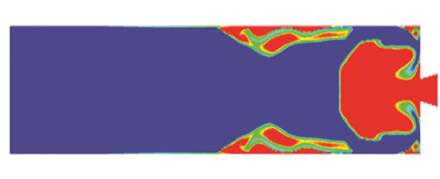

關于激波-邊界層干擾問題,其物理機制在于:由于邊界層內外的流動速度不同,會在氣流內導致三激波結構;此外,激波與邊界層作用會誘導邊界層分離,從而導致驅動氣體與試驗氣體的摻混。圖6給出在三個相繼的時刻,激波風洞中氣體的組分分布情況,其中藍色表示驅動氣體的質量分?jǐn)?shù),紅色則表示試驗氣體的質量分?jǐn)?shù)。這個數值模擬結果表明了試驗氣體的確被污染了。圖6 激波風洞中試驗氣體被污染的過程
