竹排、大黃鴨與船舶穩定性

劉延柱1)

（上海交通大學工程力學系？ 上海？ 200240）

小小竹排在幽靜的水面上飄浮。站立在竹排上撐篙的梢工重心高高在上，如同一只倒立的復擺。微風吹過，竹排微微晃動卻能穩定不倒（圖1）。 一般情況下，船舶的設計必須保證下水后的船體浮心高于重心。當船體向一側傾斜時，浮力與重力構成與傾斜方向相逆的力偶使船體恢復原位。但在實際生活中，重心高于浮心的物體浮在水面上穩定不倒的現象十分常見。例如上面提到的竹排和類似竹排的皮艇和劃艇（圖2）。曾周游世界的著名大黃鴨是另一個例子（圖3）。這個數層樓高的龐然大物平靜地躺在湖面上，與竹排比較，雖然重心比浮心更高卻比竹排更加穩定。

　　

圖1 竹排

　　　　　　　　　　

圖2 劃艇



圖3 大黃鴨

這類船舶或浮體的特點是與水的接觸面積很大，吃水深度很小。當浮體傾斜時，傾斜一側的浸沒范圍增大，另一側的浸沒范圍減小。一側增大一側減小的浮力形成附加力偶推動浮體恢復原位。以來過中國的大黃鴨為例，這個巨大浮體的尺寸為 ，體積估計在 左右。充滿空氣的重量，加上橡皮膜和鼓風機的重量超過3噸。與水接觸的底面積約為 。大致估算，僅 的浸沒深度所產生的浮力已足夠與3噸重力抗衡。雖然重心比浮心高了許多，但只要傾斜引起浮力的恢復力矩大于重力的傾覆力矩，大黃鴨就能穩定不倒。 為了更深入了解上述現象，將竹排簡化成寬度 ，厚度 ，長度 的均質矩形薄板，設竹排包括承載的梢工和貨物的總重量為 ，水的比重為 ，浸沒深度為 。無傾斜時竹排的浮力為 ，令其與 相等，導出的 必須小于竹排的厚度 才能避免下沉。設竹排與負載的總重量為 ，寬度 ，長度 ，水的比重 ，算出 ，竹排的厚度不得低于此下限。 以重心 為原點，建立竹排的連體坐標系 ， 和 沿縱向和側向， 垂直竹排平面。無傾斜時竹排在水中浸沒體積的幾何中心為浮心 ，設重心 高于浮心 ，距 點的高度為 。當竹排繞 軸向一側傾斜 角時，由于傾斜一側的浸沒體積增大，浮力產生增量 ，另一側產生相等的負增量。兩側浮力增量的作用點距離為 ，構成與轉動方向相逆的力偶 ，成為抗衡重力傾覆力矩 的恢復力矩（圖4）。忽略水的阻尼力矩，設竹排相對 軸的轉動慣量為 ，列出竹排繞 軸轉動的動力學方程
竹排的穩定性，即特解 的穩定性要求 前的系數為正值[1]，導出竹排的穩定性條件
如 為負值，則任何情況下此穩定性條件都能滿足，表明浮心高于重心的船體必能自行穩定。而重心高于浮心時，僅當船體與水接觸面積的尺度 和 足夠大時才可能滿足。以竹排為例，將 和重心高度 代入條件，結果表明僅當竹排長度 時方能保證穩定。再以大黃鴨為例，令 ， ， ， ，算出 ，遠大于 ，穩定性條件自然滿足。 由此可見，重心高于浮心的竹排并非倒擺。如仍將竹排比喻成復擺，則復擺的支點并非浮心 。真正的復擺支點應該是浮力合力的作用線與 軸的交點。船體正位時 軸與垂直向上的浮力作用線一致。船體傾斜時， 軸也隨同傾斜，浮心 朝傾斜方向移至 ，浮力作用線隨之平移，與 軸的交點 就是看不見的復擺支點（圖4）。在船舶穩定性理論中， 稱為船的穩心。穩心 至重心 的距離 稱為穩心高度。穩心高于重心時 為正值，船舶穩定；穩心低于重心時 為負值，船舶不穩定。穩心高度 愈大，船體的穩定性就愈好[2]。在圖4中，船體正位時的矩形浸沒范圍在傾斜 角后變成梯形。二者的面積相等，浮力的大小不變但作用線的位置不同。設傾斜時竹排浮心對 點的偏移，即浮力的力臂為 。 角為小量時，將力偶 與浮力 相除，估算出
從中推斷穩心 與 點的距離為 。穩心 與重心 的距離，即穩心高度為 （圖4）。利用上述數據算出竹排的穩心高度約為 。而大黃鴨的穩心高度竟高達 以上。于是竹排與大黃鴨在穩定程度上的懸殊差異就有了定量的依據。

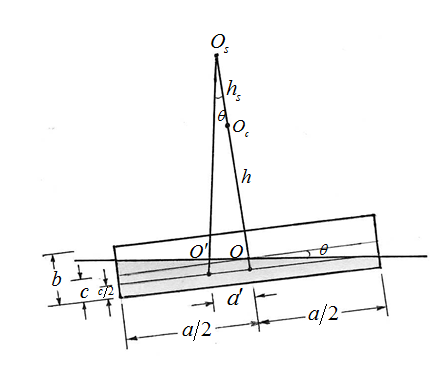

圖4 穩心與浮心

以上分析表明，高重心的船體傾斜時，由于兩側浸沒范圍的變化使浮力的作用線向傾斜方向偏移，形成恢復力矩使船體繞穩心轉動回至原位。不久前曾發生韓國“歲月”號客輪的沉船事件。據分析，沉沒的原因是客輪快速轉向產生的慣性力使艙內貨物向傾斜方向移位造成的船體失衡。應用穩心概念分析，當船舶因風浪向一側傾斜時，只要穩心 高于船的重心 ，浮力就能使船復位。但如果貨物突然移位使重心也向傾斜方向移至 ， 軸隨之平移至 軸，與浮力作用線的交點 突然下降。當穩心 下降至重心 以下時，恢復力矩變?yōu)閮A覆力矩，船體即傾覆下沉（圖5）。 由此可見，穩心高度是判斷船舶穩定性的重要定量指標。集裝箱船舶在裝滿貨物時很難做到重心低于浮心。但憑借正確的船型設計，能使穩心高度滿足規范要求以保證船舶航行的穩定性。

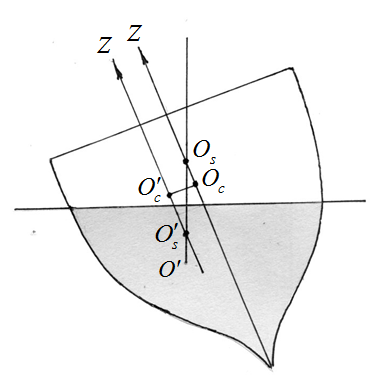

圖5 重心移動產生的穩心變化

參考文獻 [1] 劉延柱. 高等動力學. 北京：高等教育出版社，2001 [2] 彭如海. 船舶工程中的力學問題. 力學與實踐，2003, 25(5): 4-10
Bamboo Raft, Rubber Duck and Stability of Ships LIU Yanzhu (Shanghai Jiao Tong University, Shanghai 200240, China)
