自動扶梯事故典型案例分析

陳光南¹？ 趙伯銳² 馬培忠³ 朱衍勇⁴

1中國科學院力學研究所，北京 100190

2北京市特種設備檢測中心，北京 100029

3 國家電梯質量監督檢驗中心，廊坊 065000

4 國家鋼鐵材料檢測中心，北京 100081

摘要

根據斷口特征和受力狀態分析，探討了某品牌自動扶梯驅動主機與座板聯接螺栓的疲勞破壞原因。該螺栓疲勞斷裂很可能緣于驅動主機系統的異常振動以及螺栓長度不足導致螺栓與座板嚙合段螺紋根部的應力高度集中。電機系統動力學特性分析進一步表明：系統之所以發生異常振動，緣于制造商對該系統聯接方式進行的不當設計變更。
關鍵詞：自動扶梯;螺栓振動;疲勞斷裂

？？？？ Analysis on a typical case of elevator safety accident

？？ Chen Guangnan¹ ？？Zhao Borui²？ Ma Peizhong³ ？Zhu Yanyong⁴

1:Institute of Mechanics, Chinese Academy of Science, Beijing 100190

2:Beijing Special Equipment Inspection & Testing Center，Beijing 100029

3：National Elevator Inspection and Testing Center, Langfang, Hebei 065000

4：National Iron & Steel Inspection & Testing Center，Beijing 100081



ABSTRACT

According to the rupture characteristics and the stress state analysis, the fatigue mechanism was discussed on the screw bolt connecting the main drive motor and the bedplate of the elevator system. It is pointed out that the fatigue fracture of the bolt probably arose from abnormal vibration of the motor system, and the thread root fracture was largely attributed to the severe stress concentration due to the shortened length. The analysis on the dynamic characteristic of the motor system shows that the abnormal vibration should be induced by the inappropriate design change.
Key words: elevator; screw bolt vibration; fatigue fracture

1. 1.？ 事故的基本情況概述

2011年，某品牌自動扶梯發生了導致人員傷亡的嚴重事故。事后勘查發現：該事故起因于其自動扶梯驅動主機與前座板的一枚（①號）聯接螺栓疲勞斷裂（見圖1和圖2）。這一斷裂引發了其后的一連串破壞。首先受影響的是聯接主機與同一座板的另一枚（②號）螺栓，因其與座板螺孔嚙合部分的螺紋被切斷而拔出；緊接著是驅動主機，因其與底座失去聯系，在主驅動鏈負載的拉動下驅動主機向后傾斜并扭轉、移位，隨之主驅動鏈從驅動主機小鏈輪上脫離，扶梯梯路承載運行系統失去上行驅動力而在乘客載荷作用下逆轉下滑，最終釀成災難性后果。

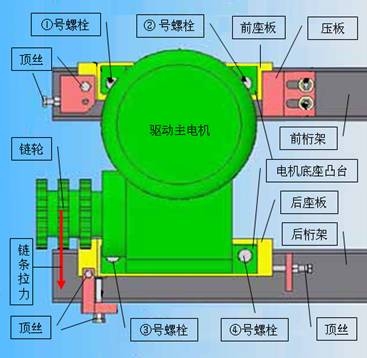

圖1：驅動主機及其支撐系統示意^[1]

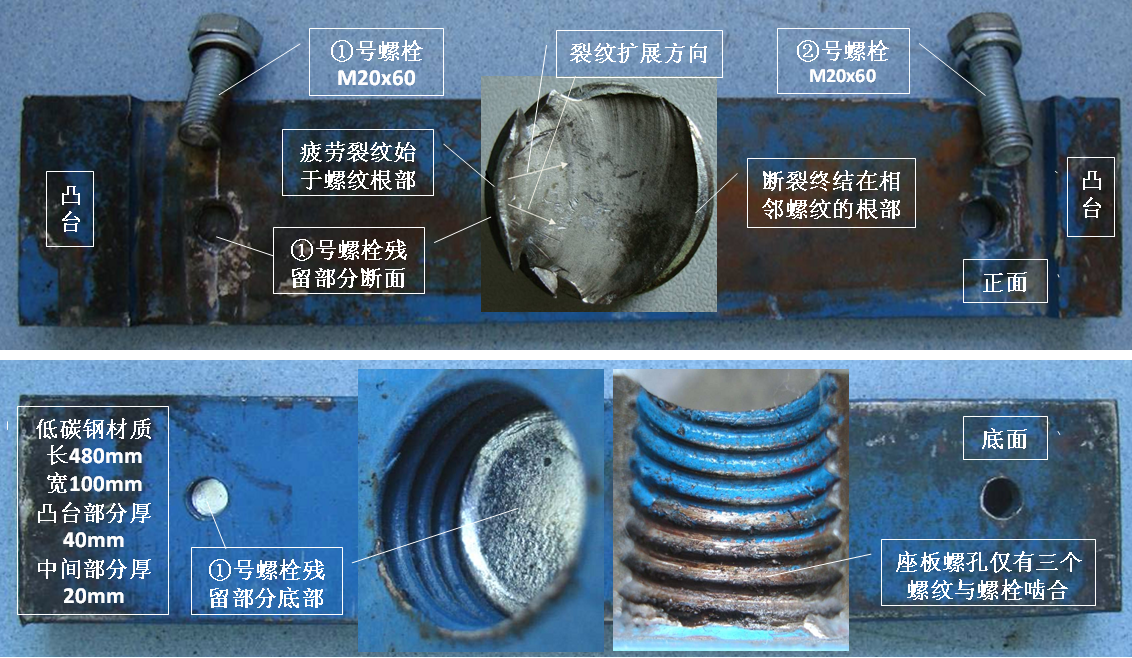

圖2 事故扶梯驅動主機的前座板及聯接螺栓實物照片^[1，2]

1. ①號螺栓斷裂原因討論

根據前期事故分析報告^[1，2]，導致①號螺栓斷裂的可能原因主要集中在如下兩個問題上：一個是聯接驅動主機與座板的四個螺栓的長度問題，另一個是驅動主機的底座凸臺面是斜面的問題。下面，我們來討論這兩個問題與①號螺栓斷裂的關系。
在討論螺栓的長度問題之前，需要先弄清與其關系密切的座板的來歷。這兩塊座板是因?yàn)轵?qū)動主機的底座尺寸小于設計要求而設置的，是自動扶梯制造商設計變更的產物。由于插入了座板，主機與支撐桁架的直接聯接方式，也不得不改變?yōu)橹鳈C(jī)聯接座板、座板再與桁架聯接的間接固定方式（見圖3），由此還增加了聯接主機和座板的四枚螺栓。這種間接聯接方式不僅會降低系統的抗振能力；還會因?yàn)椴捎寐菟?螺孔而不是螺栓-螺帽固定而降低結構的承載能力；特別需要注意的是，負責傳遞主機振動載荷的這四枚聯接螺栓的長度比設計要求短了5mm，其直接后果是它們與螺孔嚙合部分的螺紋數由五個減少到三個（見圖2b），嚙合部分所承受的應力因此增長了2/3，其發生斷裂的風險也因此大幅度增加。至于發生斷裂的為什么是螺栓而不是底座板？這或許是該螺栓螺紋根部的應力強度高于底座板的緣故。

由前向后正視圖

由后向前正視圖

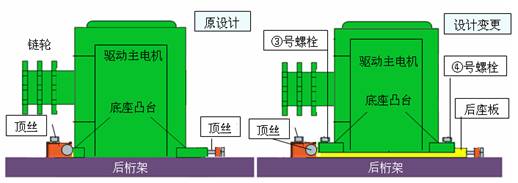

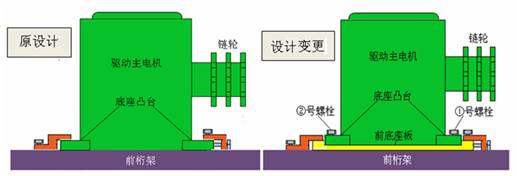

圖3設計變更前后電機與前底座板以及前桁架連接方式變化示意



主機底座凸臺的傾斜度測量結果是^[1]，內高外低，斜度約2 。在這種斜面上預緊螺栓，的確有可能在螺栓中產生彎曲應力。但由此斷言是這一彎曲應力導致①號螺栓疲勞斷裂，我們認為尚需斟酌。首先，這一彎曲應力即使存在，也應該是恒力，它不可能導致疲勞破壞。其次，該彎曲力在螺栓中產生的應力應該是左側為壓應力，右側為拉應力，這就是說，該螺栓的疲勞裂紋源應該出現在其右側而不是左側，而這一判斷與該螺栓實際斷口（圖2a中部照片^[2]）的觀察結果正好相反。
根據事故扶梯設計方提供的計算依據，該螺栓的強度滿足使用要求。材料檢測結果也表明，該螺栓的材質和性能符合設計要求^【2】。因此，①號螺栓發生疲勞破壞只剩下了一種可能，即其在破壞之前承受了異常動載荷?，F(xiàn)在，需要解決的關鍵問題是尋找這異常動載荷的來源。

1. 3.？ ①號螺栓異常動載荷來源分析^【3】

要尋找異常動載荷的來源，就需要分析設計變更對驅動主機系統的影響。這是因?yàn)椋Y(jié)構方式和約束條件的改變，有可能改變動力機械系統的變形剛度和固有頻率，從而引起結構的異常振動并產生異常動態載荷。
我們知道，自動扶梯的運行是通過驅動主機旋轉將電能轉變成機械能實現的。這個過程中，或多或少總有一部分能量會轉變成電機及其支撐系統的振動能。換言之，在自動扶梯運行時，驅動主機及其支撐系統實際上始終處于振動狀態。不過，一般情況下，這種振動都被控制在很微弱的范圍，不至于影響電機系統的正常工作，除非系統經受了超出設計允許的動態外載荷，或因某種緣故改變了系統的固有頻率。對于本案例，調查結果表明^[1]事故當時的載荷并未超過該自動扶梯的允許載客流量，該自動扶梯制造商采取的設計變更方案因此成為可能引發電機系統異常振動的首要原因。為此，本文分析了上述設計變更對電機振動系統動力學特性的影響。
3.1 電機系統振動幅度影響因素討論^[3，4]
簡便起見，將電機系統簡化為單自由度彈簧振子系統，設其剛度為K、質量為M，在頻率為 的諧激勵F₀sin( t)作用下，忽略阻尼效應，其穩態幅頻響應關系可表達為：

X=HF₀e^{i t}？？？？？？？？？？？？？？？？？？？？？？？？？？？？？ (1)

式中，頻響函數H是激勵頻率、系統剛度和質量的函數，

H( , K, M)=|K- ²M|^-1？？？？？？？？？？？？？？？？？？？？？？？？？？ (2)

對于自動扶梯的電機系統而言，從穩定性和安全角度考慮，顯然希望其運行時的振動幅度盡可能小。據此我們來討論，在激勵頻率已經給定的情況下，系統的剛度K和質量M是如何影響其振動幅度的。變換（2）式為如下形式：

H( , K, M)=H(K)=K^-1|1-[ /(K/M)^0.5]²|^-1？ ？？？？？？？？？？？(3)

繪出以系統剛度為變量的頻響函數曲線如圖4所示，可知當(K/M)^0.5/ =1或(K/M)^0.5= 時，系統將會發生共振，這是自動扶梯設計與制造需要絕對不允許的情況；在其左側區域，即(K/M)^0.5/ ＜1或 (K/M)^0.5＜ 區間，系統的振動幅度隨剛度減小而降低，K=0時，其極小值為( ²M)^-1，這一區間顯然不適合需要足夠剛性的自動扶梯電機系統設計要求；在其右側區域，即(K/M)^0.5/ ＞1的區間，在系統的質量和激勵頻率給定的情況下，剛度K愈大，振幅愈小，系統運行愈安全。
前面已經提到，本案涉及的系統設計變更主要是，在驅動主機和桁架之間增加了兩塊墊板和四個聯接螺栓。與主機和桁架的質量相比，座板的質量是小量，其增減對電機系統質量M的影響很小、可以忽略。但由于墊板與電機、底座的串聯特征（其尺寸形狀參見圖2），它的加入將顯著降低系統剛度，并使其自身成為系統承受振動載荷時的柔性區。而由圖4可知，K愈小，系統振幅將愈大，因此導致的動載荷也將愈大。

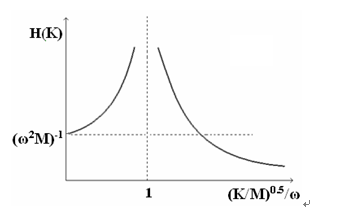

圖4 系統的振幅與剛度的關系示意^[4]



3.2 剛度變化影響系統振動特性的有限元分析^[3，4]
為進一步具體化“串聯”墊板對電機系統振動特性的影響，分別對設計變更前后的電機系統建立了動力學有限元模型（離散網格如圖5所示）進行數值計算。結果表明系統的前三階振動頻率因此發生了顯著變化：原設計（直接聯接形式）為117.40 Hz、138.63 Hz和204.97 Hz，設計變更（間接聯接形式）后變化為64.314 Hz，70.638 Hz和96.324 Hz，分別下降了45%、49%和53%。

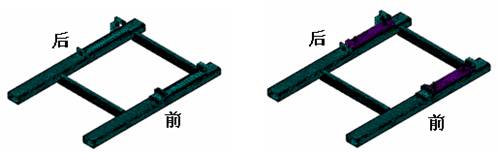

圖5：原設計和設計變更振動系統模型

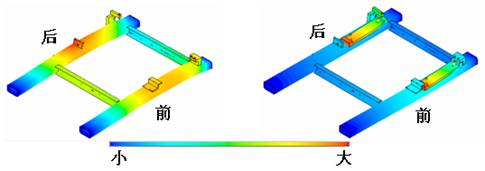

圖6：系統一階振型^【3】

以彩色等值云圖表示電機系統的一階振型下的相對位移分布（見圖6，其中紅色為最大值、藍色為最小值）不難看出：對于原設計結構，振動幅度最大的區域是后桁架的電機右下底座所在部位。因?yàn)?，在電機的四個底座中，右下角底座區域受到的鉛垂方向約束最弱（參見圖1和圖3的下圖）。設計變更后，因?yàn)樵黾恿藟|板，電機與桁架不再直接聯接，系統的大位移區域轉移到剛度最低的兩塊墊板、特別是墊板的右端，即②號和④號螺栓所在的部位。至于座板兩端的振動幅度為什么會不一樣、即②號和④號螺栓所在部位的振幅為什么明顯高于①號和③號螺栓所在的部位，結合圖1、圖3和圖6就不難理解，其原因也是座板的①號和③號螺栓所在部位鉛垂方向（由頂絲抵壓）的約束強于另一端。事實上，如果再考慮由鏈輪傳遞的拉緊力作用（參見圖1、圖3），由該力對電機系統產生的力矩主要通過①號和③號螺栓的內力構成的反力矩來予以平衡。換句話說，由鏈條拉力形成的力矩，將在①號螺栓中產生拉應力，而在③號螺栓中產生壓應力，即在聯接電機與座板的四個螺栓中，①號螺栓所承受的拉應力是最大的。這也從另一個角度說明，為什么疲勞斷裂的是①號螺栓而不是其它螺栓。

1. 4.？ 結論

n  不當設計變更，即采用薄板型過渡墊板聯系主機與支撐桁架，可能是導致本案所述①號螺栓斷裂的主要原因。
n  未按設計要求配置聯接件，即采用的聯接螺栓長度過短，導致了①號螺栓斷裂和②號螺栓脫扣，進而致使主機傾覆。
