？？？？？？ 編者按：力學研究所林烈研究員參與了中國科學院21世紀科普叢書的撰寫工作。該叢書的《我們的宇宙有多大》分冊中發表了他的科普文章“既平常又神秘的萬有引力”。承蒙林烈研究員的盛意，本刊在此轉載，以饗青少年讀者。
？既平常又神秘的萬有引力（4）

？？？？？？？？？？？？？？？？？ 林烈
？
在前一期中，介紹了相對論和GPS的關系，這一期里，我們就來說說科學家尋找引力波的故事。

愛因斯坦未竟的宇宙交響樂

？？？？ 相對論所做出的一些預言，有的已經得到了證實，有的至今還沒有答案。
下面我們就來說說關于尋找引力波的故事。什么是引力波呢？引力波是指在一個具有質量、并且運動著的物體周圍存在著的一種時空波動。這是愛因斯坦根據廣義相對論的原理做出的一個預言。我們不妨把引力波比喻成一部有關宇宙的交響樂章。

圖1 引力波是一種時空本身的波動

？
大家知道，愛因斯坦是二十世紀最偉大的科學家之一，他也是一位音樂愛好者，一生醉心于歐洲的古典音樂，特別喜歡巴赫及莫扎特的作品。他學習過小提琴及鋼琴等樂器，演奏技術也相當嫻熟。在他的一生中，那把小提琴一直陪伴著他，每當閑暇的時候，他就會拿出來拉上一曲，放松一下自己。據說，有一次為了給某個人道組織募款，他還舉辦過個人音樂會。
這里，我們不是要講述愛因斯坦的音樂素養或者探尋他曾經譜寫過什么有關宇宙的交響樂章，我們要討論的是，廣義相對論中有關引力波的這首宇宙交響樂，以及一些科學家為了“聆聽”這首宇宙交響樂所做出的種種努力。這里為什么要把引力波比喻成交響樂呢？因?yàn)?，這種引力波的頻率有一部分正好處在聲波的范圍之內，如果我們能捕捉到來自宇宙深處的引力波信號，那它一定是一首美妙絕倫的天外交響樂。這樣美好的樂曲，就如杜甫在《贈花卿》詩里所描述的：“此曲只應天上有，人間能得幾回聞！”遺憾的是，幾十年來，不少科學家為了捕獲心目中的這部神圣樂章，歷盡了無數艱難坎坷，消耗了人生的美好歲月，卻始終未能聽到這種夢寐以求的天籟之音。下面我們來看看，科學家們?yōu)榱四堋靶蕾p”到愛因斯坦的這首宇宙交響樂，在尋找它的這條崎嶇道路上，所付出的汗水和心血。

圖2 正在演奏小提琴的愛因斯坦
？
廣義相對論將引力的作用轉化為時空的變化，即物質及能量的存在決定了時空的形狀。愛因斯坦本人早就預言，根據廣義相對論，宇宙中應該存在著引力波。這種引力波，不同于聲波、電磁波等其他類型的波，它是時空本身的一種波動。引力波屬于橫波，在它的傳播途徑上，時空會瞬間被壓縮或拉伸，但這個幅度非常小。科學家估計，如果有兩個距離地球幾萬光年的黑洞，當他們發生碰撞時產生的引力波信號到達地球時，僅能使一米長的物體產生10^－18米的變形，這個尺寸只相當于一個質子直徑的幾千分之一。這樣微小的變化，給測量帶來了巨大的困難。
引力波的研究對于那些從事宇宙學研究的人來說有著重要的意義。前文中我們曾經提到，宇宙是起源于一次大爆炸，研究大爆炸起點的情況，對于科學家來說具有無比的吸引力。但在大爆炸初期，宇宙中充滿著各種輻射，它并不透明，也就是說電磁波無法透過這些區域。因此，目前的探測手段都無法獲取那時的信息。但對于引力波來說，它的傳播不受宇宙是否透明的影響，這樣，我們就可以通過引力波的探測來獲取大爆炸初期的一些信息，科學家對此寄予了希望。
目前，我們所處的宇宙空間，應該存在著各種各樣的引力波信號，但如何才能接收到這些信號呢？對于一個靜止不動的天體來說，雖然它的四周存在著時空的彎曲，但這個彎曲處于不變狀態，它就像電學里的一個“直流信號”，不便接收和處理。但當質量巨大的天體在宇宙中發生突然的噴發（即其質量發生突變）或者在空間作激烈的運動時，它周圍的時空就會發生相應的波動，這種波動將是一個“交流信號”，接收這種引力波信號相對比較容易，接收的儀器也容易對這種交流信號進行處理和放大。這就像一個蹦床運動員，當他站在蹦床上時，蹦床雖然有一個彎曲面，但沒有隨時間而變化，只有當運動員上下蹦跳時，蹦床才會產生上下波動。

圖3 蹦床運動
？
前面已經提到，引力在四種自然力中是最弱的一種。一塊質量為幾十克的小小磁鐵就可以吸起地面上的一根針，這說明這塊小磁鐵的電磁力超過了質量達6 10²⁷克的地球?qū)︶樀娜f有引力。由于萬有引力是如此之微弱，因此，由它產生的引力波，必然也非常微弱。這就決定了探尋引力波的過程將會異常艱難。
？

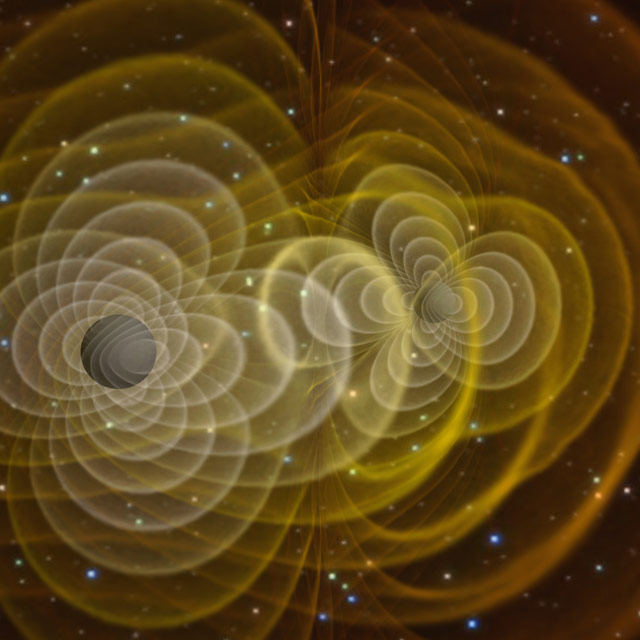

圖4 ？兩個質量巨大、互相旋轉的雙星系統將向外輻射強烈的引力波
？
關于引力波的探測，已有幾十年的歷史了。正如我們上面所說的，由于引力
波的強度異常微弱，要檢測到它，就必須尋找質量足夠大、而且還在激烈變化或快速運動的天體，如突然爆發的超新星、正在吞噬周圍星體物質的黑洞或快速旋轉的雙星系統。（所謂“雙星系統”是指有一些恒星系統內含有兩顆恒星、而且這兩顆恒星還圍繞對方旋轉的體系。）如果我們能接收到由這些天體發射出來的引力波信號，那一定是一首美妙無比的“宇宙之歌”。

圖5？ 黑洞正在吞噬其它天體
？
現在我們用各種天文望遠鏡所見到的宇宙，就像是一部卓別林時代的無聲電影，雖然畫面優美，上面有閃爍神秘光芒的星星、有不露真容的霧狀星云、偶爾還能見到照亮大半個宇宙的“閃電”，但這只是一幕啞劇，總讓人感到有一些遺憾。如果我們的引力波探測儀能接收到它們“演奏”出來的音樂，那就完美了。那一對“翩翩起舞”的雙星系統，也許能“演奏”出如小提琴那樣動人心弦的美妙旋律；正在被黑洞的強大引力吸入無底深淵的天體，也許會“演奏”出如巴松管那樣嗚嗚咽咽的哀鳴聲；正在猛烈噴發的超新星所發出的聲音，一定如一組氣勢磅礴的打擊樂所發出的震耳欲聾的轟鳴。它們組合在一起，就是一首氣勢恢宏的宇宙交響樂。
我們能聽到愛因斯坦的這首宇宙交響樂嗎？下面我們來看看科學家為此所做出的種種努力。上世紀七十年代，美國天文學家羅素？胡爾斯與約瑟夫？泰勒發現了脈沖雙星系統。這是一種質量很大、又互相繞著對方旋轉的雙星。雖然他們在觀察中未直接接收到引力波信號，但觀測到了由于引力輻射引起雙星軌道直徑的減小,這一現象可以間接證明引力波的存在。他們兩人也由于這項工作而獲得了諾貝爾獎。但這種間接證據總是不太能令人滿意，最好能找到直接證據。為此，一些科學家開始踏上了這條尋找引力波的漫長又崎嶇的道路。這條道路通向望不到頭的遠方，尋找引力波的工作進行得十分曲折和艱難，幾十年后的今天，人們還在為此而努力。
這一領域里的先驅者無疑當屬約瑟夫？韋伯。韋伯參加過二次世界大戰，戰后他被聘為美國馬里蘭大學電子工程系的教授。起初他在原子、分子及輻射物理學領域里埋頭苦干。1951年他發現了產生激光的機制，但他一時無法將它付諸現實，正當他要發表自己的新思想時，另外兩個科研小組的科學家（即美國哥倫比亞大學的湯斯及蘇聯莫斯科大學的巴索夫）首先發表了他們的工作，關鍵是他們已實際制作出了激光器。后來，這兩個小組的有關科學家也獲得了諾貝爾獎，而韋伯當然一無所獲，但他并不因此而灰心。他很快就轉向?qū)ふ乙Σǖ南嚓P(guān)工作，并且雄心勃勃，希望成為這一領域里的“海因里希？赫茲”。大家知道，赫茲用實驗證實了麥克斯韋預言的電磁波的存在。
上世紀六十年代初，韋伯就設計出了一種震動棒式檢測器，這是一個長約2米、直徑約1.5米的金屬棒，腰部鑲有一組能感知金屬棒長度變化的傳感器。當有較強的引力波通過此儀器時，傳感器就能記錄下信號。經過10年堅持不懈的工作，他記錄下了海量的數據，通過對這些數據的分析和篩選，他確認有一批數據是由引力波產生的。1969年他在一次國際會議上正式宣布，他已探測到了來自太空的引力波。不久，此結果也在《物理評論快報》上發表。當時，這一新聞引起了極大的轟動。

圖6 約瑟夫 .韋伯
？
在隨后的歲月里，許多國家的研究人員也紛紛加入了這個行列，開展起了這方面的研究。當時的蘇聯、英國、意大利、德國及日本等國家紛紛成立了有關引力波的研究小組。美國國內的斯坦福大學、貝爾實驗室、羅切斯特大學等單位也相繼加入了這個行列。但除了韋伯本人，其他人在他們的探測器中，并未接收到任何與引力波有關的信號。后來，人們又設法對探測器進行了改進，但仍一無所獲。多年后，有人設計了一種更先進的用于探測引力波的激光干涉儀。它由兩條互相垂直的臂組成，每一條臂的兩端都安有反射鏡，先將一束激光分成兩束，分別進入兩臂，它們在每條臂內進行了多次反射后又重新會合，形成干涉圖像，當這兩臂的長度由于引力波的作用而有微小的改變時，這個干涉圖就會出現變化。在這種裝置中，臂的長度越長，檢測的精度也越高。但這種激光干涉儀也未能檢測到引力波的信號。雖然人們采取了各種措施，想出了無數的妙招，還是沒能發現神秘的引力波。這樣，人們理所當然開始懷疑韋伯所宣稱的結果。在以后的學術會議上，韋伯的處境變得不太妙，人們對他的觀察數據進行了種種質疑。他開始激動，和其他學者發生激烈爭論，雖然他仍然堅信自己的判斷和檢測結果，但其他人已不再把他的那個“大發現”當回事了。

圖7 韋伯和他的共振棒探測器
由于引力波的探測工作遲遲沒有取得進展，美國政府開始大大削減在這方面的經費投入。要想繼續開展研究、建造大型設備已非常困難。但仍然有一些人在這個領域里堅持不懈地探索著。由于激光干涉儀和共振棒相比有許多優點，有關的研究人員向美國政府申請，希望建造一臺大型激光干涉儀，但美國政府一直不予批準。經過長期的爭論，上世紀末，美國政府終于決定建造兩座耗資數億美元的大型激光干涉儀引力波天文臺（Laser Interferometer Gravitational-Wave Observatory，縮寫為：LIGO）。此激光干涉儀的臂長達4000米，分別位于路易斯安那州和華盛頓州。LIGO是現今世界上臂長最長的引力波天文臺。同時建造兩座相同天文臺的目的是為了彼此核對數據，排除干擾信號。除美國外，法國和意大利也合作建造了一臺規模稍?。?/span>臂長為3000米）的類似設備。英國和德國合作，建造了一臺臂長為600米的激光干涉儀。日本也建造了一臺臂長為300米的設備，澳大利亞也在開展類似的工作。
美國的LIGO在本世紀初已基本建成，在2002年至2007年間進行了無數次的探測，但未能測得引力波信號。2008年開始，研究人員對LIGO進行升級改造，希望能提高探測的精度。改造以后的LIGO能順利地探測到愛因斯坦的宇宙交響樂嗎？讓我們拭目以待吧。
